支持网络透传
网络透传的含义
网络透传是指数据在网络中传输时，保持其原始格式和内容不变，不进行任何修改或处理。以下是其关键点：
-
定义 数据从发送端到接收端的过程中，中间设备（如路由器、交换机）仅负责转发，不改变数据内容。
-
特点
- 透明性：数据内容在传输中保持不变。
- 无修改：中间设备不解析或更改数据。
- 端到端：数据直接从发送端传至接收端。
- 应用场景
- VPN：通过加密隧道传输数据，中间网络设备无法解读。
- 远程桌面：远程操作计算机时，操作指令和数据直接传输。
- 物联网：传感器数据直接传至服务器，中间设备仅负责转发。
- 优点
- 数据完整性：确保数据在传输中不被篡改。
- 简化处理：中间设备无需解析数据，降低复杂性。
- 缺点
- 安全性：若未加密，数据可能被窃取或篡改。
- 灵活性：无法在传输过程中对数据进行处理或优化。
本评测主要实现物联网的应用场景，通过4G模组拨号上网，实现互联网访问；然后通过WiFi模组开启AP功能，并且把AP接口和百问网T113s3Pro-SdNand开发套件板载的以太网接口添加到一个网桥里面，实现两个LAN接口的连接，形成一个覆盖有限和无线的统一LAN网络。
网络拓扑
网络拓扑示意图如下所示：
LAN侧：以太网和WiFi作为有线和无线通道的局域网，接收内部网络的数据和发送数据到内部网络，Linux上通过网桥实现将两个网络接口桥接在一起，组成一个更大的LAN。
WAN侧：4G模组作为WAN，接入ISP的广域网，接收外部网络数据和发送数据到外部网络。
netfilter侧：作为路由器角色工作，转发三层的IP数据，完成LAN<=>WAN的数据转发。
相关功能配置
开启netfilter支持
kernel部分配置

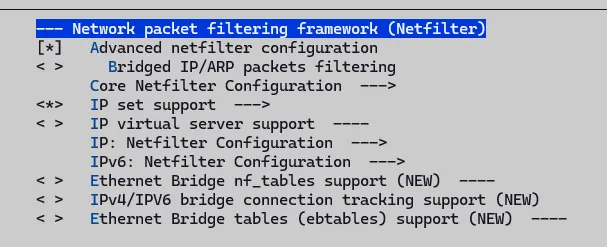

./build.sh menuconfig- 按照下图选择对应的选项
./build.sh savemenuconfig
打开kernel部分Network packet filtering framework(Netfilter)的支持后，还要在buildroot的rootfs配置中打开用户态实用程序集iptables的支持，示例见下一章节。
用户层配置

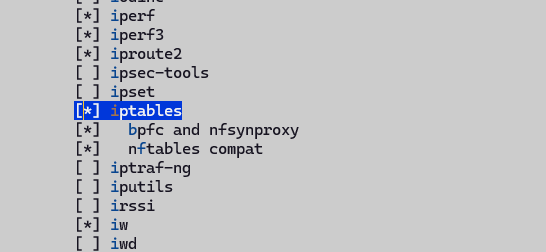

./build.sh buildroot_menuconfig- 按照下图选择对应的选项
./build.sh buildroot_saveconfig
开启网桥支持
kernel部分配置
-

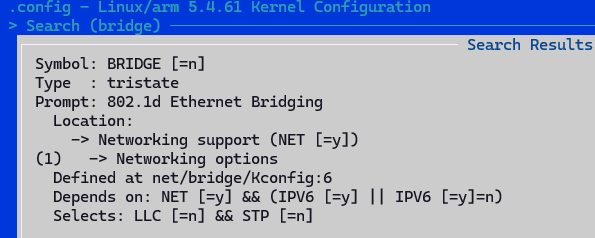

./build.sh menuconfig -
按照下图选择对应的选项
./build.sh saveconfig
用户层配置
-
./build.sh buildroot_menuconfig -
按照下图选择对应的选项
./build.sh buildroot_saveconfig- 测试网桥命令
# brctl -h
Usage: brctl [commands]
commands:
addbr <bridge> add bridge
delbr <bridge> delete bridge
addif <bridge> <device> add interface to bridge
delif <bridge> <device> delete interface from bridge
hairpin <bridge> <port> {on|off} turn hairpin on/off
setageing <bridge> <time> set ageing time
setbridgeprio <bridge> <prio> set bridge priority
setfd <bridge> <time> set bridge forward delay
sethello <bridge> <time> set hello time
setmaxage <bridge> <time> set max message age
setpathcost <bridge> <port> <cost> set path cost
setportprio <bridge> <port> <prio> set port priority
show [ <bridge> ] show a list of bridges
showmacs <bridge> show a list of mac addrs
showstp <bridge> show bridge stp info
stp <bridge> {on|off} turn stp on/off
透传网络功能实现示例
本测评 实现的是4G模组作为WAN接入点，将数据共享到LAN侧（由以太网和WLAN组成的复合局域网），下面是对实现该功能的实现方法示例。
前置环境
根据前面章节和前面的测评文档的配置，在编译出来后的镜像烧录完成后，重启进如系统，会有如下部分内容已经可用：
- WiFi模组的驱动文件，可以正常初始化设备，并创建网络设备接口wlan0
- pppd拨号相关程序集，并且插入电话卡后可以正常拨号上网，并创建网络设备接口ppp0
- hostapd（AP管理软件）
- dnsmasq（dhcp和dns服务器软件）
- iptables（和内核的netfilter框架通信的应用层工具集，可以实现Linux上的防火墙）
实现示例
# 1. 加载wifi驱动
insmod /lib/modules/5.4.61/aic8800_bsp.ko && insmod /lib/modules/5.4.61/aic8800_fdrv.ko
# 2. 打开AP功能
#brctl addbr br0
#brctl addif br0 wlan0
hostapd -B /root/hostapd.conf #配置里面增加bridge，自动创建桥接
# 配置桥接接口
ip link set br0 up
ip addr add 192.168.5.1/24 dev br0
# 针对br0开启dns和dhcp服务
dnsmasq -C /root/dnsmasq.conf
# 进行模组拨号
pppd call gprsdial > /dev/null &2>1
# 动态SNAT流量到ppp0接口(Cellular拨号成功后会自动up，并且增加默认路由)
echo 1 > /proc/sys/net/ipv4/ip_forward
iptables -t nat -A POSTROUTING -o ppp0 -j MASQUERADE
相关配置文件示例
hostapd
$ cat /root/hostapd.conf
interface=wlan0
bridge=br0
driver=nl80211
ssid=MyWiFiAP
hw_mode=g
channel=1
auth_algs=1
wpa=2
wpa_passphrase=12345678
wpa_key_mgmt=WPA-PSK
rsn_pairwise=CCMP
dnsmasq
$ cat /root/dnsmasq.conf
interface=wlan0
dhcp-range=192.168.10.10,192.168.10.100,255.255.255.0,24h
pppd
$ cat /etc/ppp/gprs-connect-chat
# This is pppd script for China Mobile, used SIMCOM SIM7100 Module
# Usage: root>pppd call gprs
#Interface should be used is the interface which connects physics interface of S
/dev/ttyUSB3
115200
crtscts
modem
#noauth
debug
nodetach
#hide-password
usepeerdns
noipdefault
defaultroute
user "cmnet"
0.0.0.0:0.0.0.0
#ipcp-accept-local
#ipcp-accept-remote
#lcp-echo-failure 12
#lcp-echo-interval 3
#noccp
#novj
#novjccomp
#persist
connect '/usr/sbin/chat -s -v -f /etc/ppp/gprs-connect-chat'
#disconnect '/bin/chat -v -f /etc/ppp/gprs-disconnect-chat'
$ cat /etc/ppp/peers/gprsdial
#Chat script for China Mobile, used SIMCOM sim4100 TD module.
TIMEOUT 15
ABORT "DELAYED"
ABORT "BUSY"
ABORT "ERROR"
ABORT "NO DIALTONE"
ABORT "NO CARRIER"
TIMEOUT 40
'' \rAT
OK ATS0=0
OK ATE0V1
# if china mobile, 3GNET=>CMNET
OK AT+CGDCONT=1,"IP","CMNET"
OK AT+CGEQREQ=1,2,128,384,,,0,,,,,,
OK ATDT*99*1#
CONNECT
注意：本文中示例中使用的中国移动的APN进行拨号，刚好有一张移动副卡可以拿来测试；如果你的环境是中国电信或者中国联通，那么需要参考【003-支持WiFi与4G模组联网】一文进行对应APN配置。
