01_Pinctrl子系统视频介绍

Pinctrl子系统视频介绍​

参考资料：

  • Linux 5.x内核文档
    • Documentation/devicetree/bindings/pinctrl/pinctrl-bindings.txt
  • Linux 4.x内核文档
    • Documentation/pinctrl.txt
    • Documentation/devicetree/bindings/pinctrl/pinctrl-bindings.txt

1. Pinctrl作用​

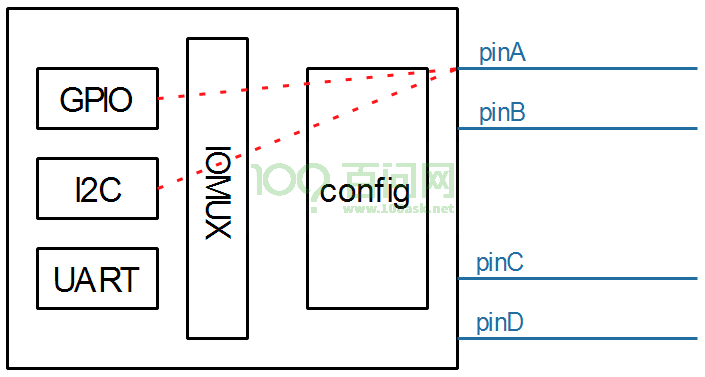

image-20210430121123225

Pinctrl：Pin Controller，顾名思义，就是用来控制引脚的：

  • 引脚枚举与命名(Enumerating and naming)
  • 引脚复用(Multiplexing)：比如用作GPIO、I2C或其他功能
  • 引脚配置(Configuration)：比如上拉、下来、open drain、驱动强度等

Pinctrl驱动由芯片厂家的BSP工程师提供，一般的驱动工程师只需要在设备树里：

  • 指明使用那些引脚
  • 复用为哪些功能
  • 配置为哪些状态

在一般的设备驱动程序里，甚至可以没有pinctrl的代码。

对于一般的驱动工程师，只需要知道“怎么使用pinctrl”即可。

2. 预计录制的内容​

  • 基于使用的角度驱动工程师要掌握的Pinctrl重要概念

  • Pinctrl子系统使用示例

  • 主要数据结构与调试方法

  • pincontroller的数据结构构造过程情景分析(会拆分为很多节)

    • 根据开发板的设备树信息动态地演示

  • client端的数据结构构造过程情景分析(会拆分为很多节)

    • 根据开发板的设备树信息动态地演示

  • 编写一个虚拟的pincontroller驱动程序
