05_MIPI摄像头驱动程序分析
参考资料：
- 内核源码:
drivers/media/usb/uvc/uvc_driver.c - 全志 芯片 Linux MIPI CSI摄像头接口开发指南：https://blog.csdn.net/thisway_diy/article/details/128459836
- 瑞芯微rk3568平台摄像头控制器MIPI-CSI驱动架构梳理：https://zhuanlan.zhihu.com/p/621470492
- MIPI、CSI基础：https://zhuanlan.zhihu.com/p/599531271
- 全志T7 CSIC模块：https://blog.csdn.net/suwen8100/article/details/116226366
- 全志在线文档：https://v853.docs.aw-ol.com/soft/soft_camera/
- 参考源码： https://gitee.com/juping_zheng1/v85x-mediactrl
1. 术语
| 术语 | 解释 |
|---|---|
| AE(Auto Exposure) | 自动曝光 |
| AF(Auto Focus) | 自动对焦 |
| AWB(Auto White Balance) | 自动白平衡 |
| 3A | 指自动曝光(AE)、自动对焦(AF)和自动白平衡(AWB)算法 |
| Async Sub Device | 在Media Controller结构下注册的V4L2异步子设备，例 |
| Bayer Raw（或Raw Bayer） | Bayer是相机内部的原始图片，一般后缀为.raw |
| CIF | Rockchip芯片中的VIP模块，接收Sensor数据并保存到内存中，仅转存数据，无ISP功能 |
| DVP(Digital Video Port) | 一种并行数据传输接口 |
| Entity | Media Controller架构下的各节点 |
| Frame | 帧 |
| HSYNC | 行同步信号，HSYNC有效时，接收到的信号属于同一行 |
| IOMMU(Input Output Memory Management Unit) | Rockchip芯片中的IOMMU模块，用于将物理上分散的内存页映射成CIF、ISP可见的连续内存 |
| IQ(Image Quality) | 指为Bayer Raw Camera调试的IQ xml，用于3A tunning |
| ISP(Image Signal Processing) | 图像信号处理 |
| Media Controller | Linux内核中的一种媒体框架，用于拓扑结构的管理 |
| MIPI-DPHY | Rockchip芯片中符合MIPI-DPHY协议的控制器 |
| MP(Main Path) | Rockchip芯片ISP驱动的一个输出节点，一般用来拍照和抓取Raw图 |
| PCLK(Pixel Clock) | 指Sensor输出的Pixel Clock |
| Pipeline | Media Controller架构的各Entity之间相互连接形成的链路 |
| SP(Self Patch) | Rockchip芯片ISP驱动的一个输出节点 |
| V4L2(Video4Linux2) | 指Linux内核的视频处理模块 |
| VICAP(Video Capture) | 视频捕获 |
| VIP(Video Input Processor) | 在Rockchip芯片中，曾作为CIF的别名 |
| VSYNC | 场同步信号，VSYNC有效时，接收到的信号属于同一帧 |
2. 硬件框架
2.1 接口
本文参考：https://zhuanlan.zhihu.com/p/599531271，作者"一口Linux"。

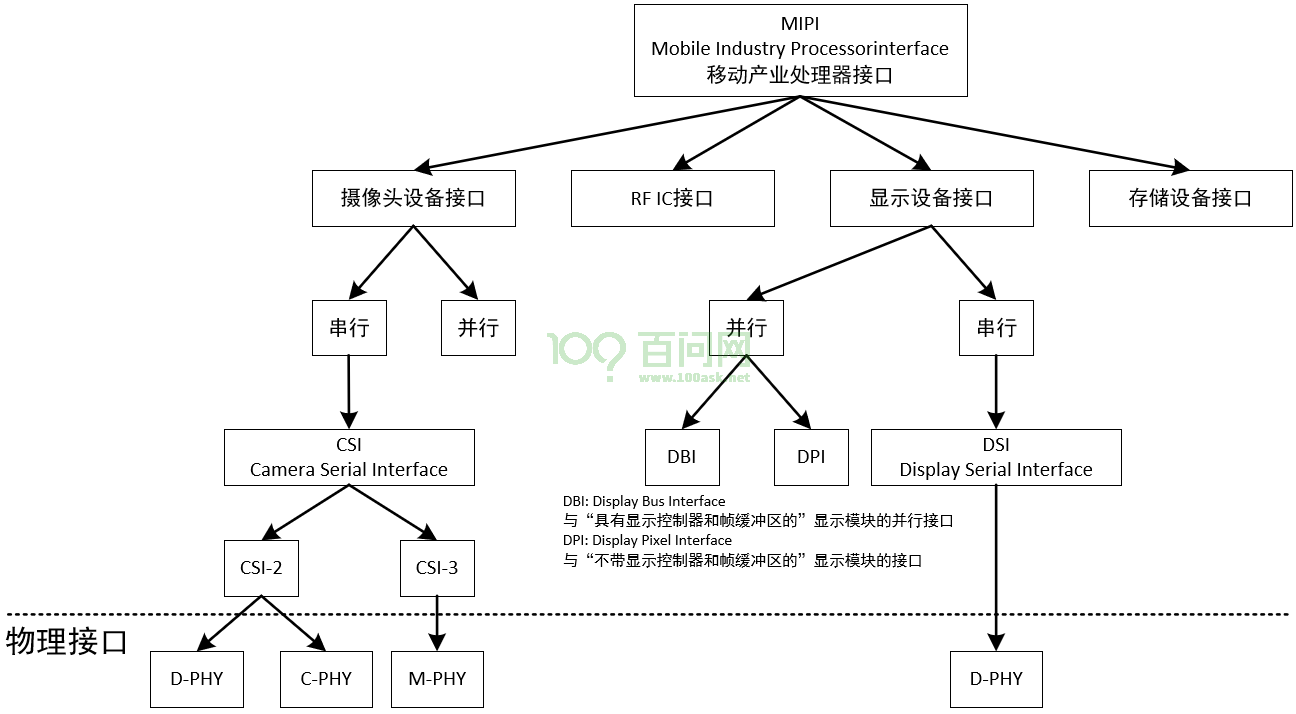

MIPI包含有很多协议，比如显示设备接口、摄像头设备接口、存储设备接口等等。
经常用到的有显示设备接口、摄像头设备接口。
显示设备接口又可以分为：并行接口、串行接口。并行接口又可以分为DBI、DPI。串行接口简称DSI。
摄像头设备接口常用串行接口CSI，它可分为CSI-2、CSI-3，目前常用的是CSI-2。对于CSI-2，它的物理接口分为D-PHY、C-PHY，目前常用的是D-PHY。(DSI使用的物理接口也是D-PHY)。

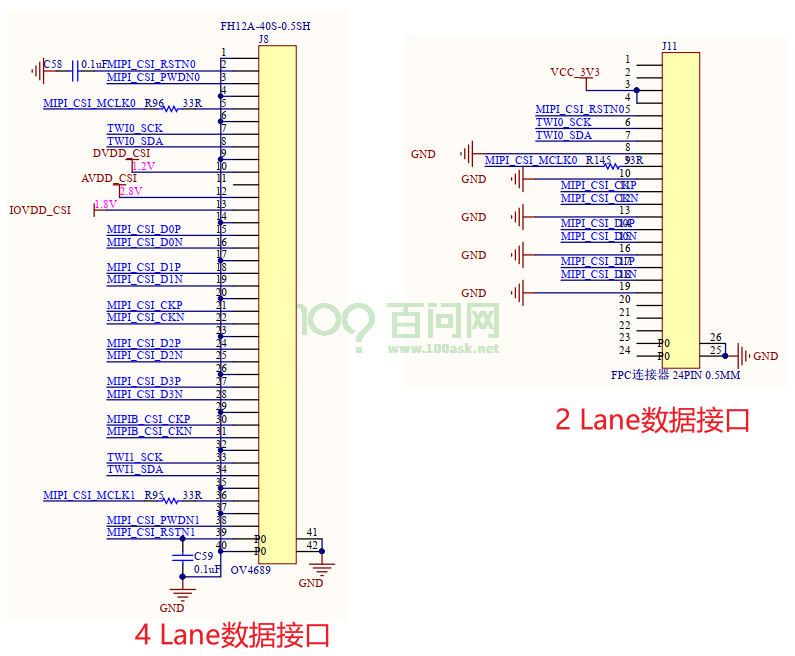

D-PHY接口引脚示例如下：
2.2 硬件结构

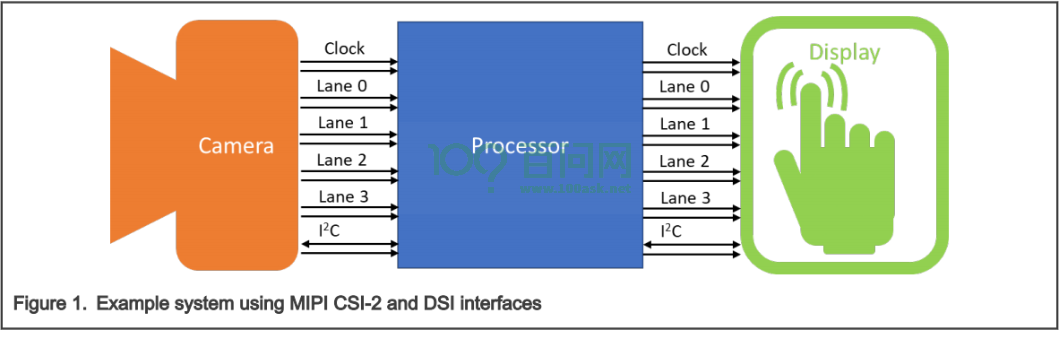

D-PHY接口典型图例如下：

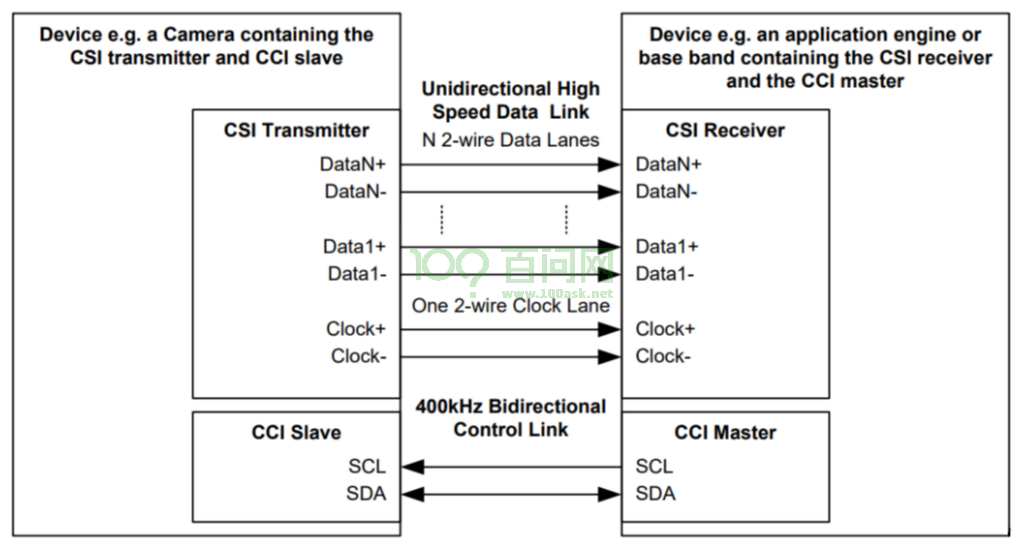

对于摄像头，D-PHY接口仅仅是用来传递数据：
- 摄像头发送数据，它被称为：CSI Transmitter
- 主控接收数据，它被称为：CSI Receiver
- 主控通过I2C接口发送控制命令，它被称为：CCI Master（CCI名为Camera Control Interface）
- 摄像头接收控制命令，它被称为：CCI Slave

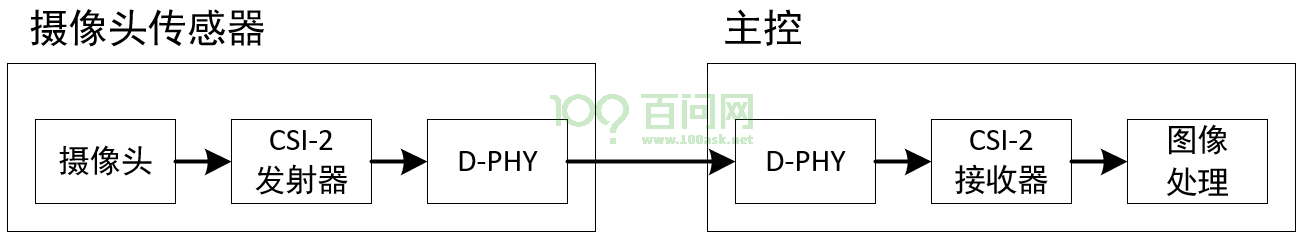

摄像头通过CSI接口，仅仅是传递数据给主控，主控还需要更多处理，如下图：
有哪些处理？

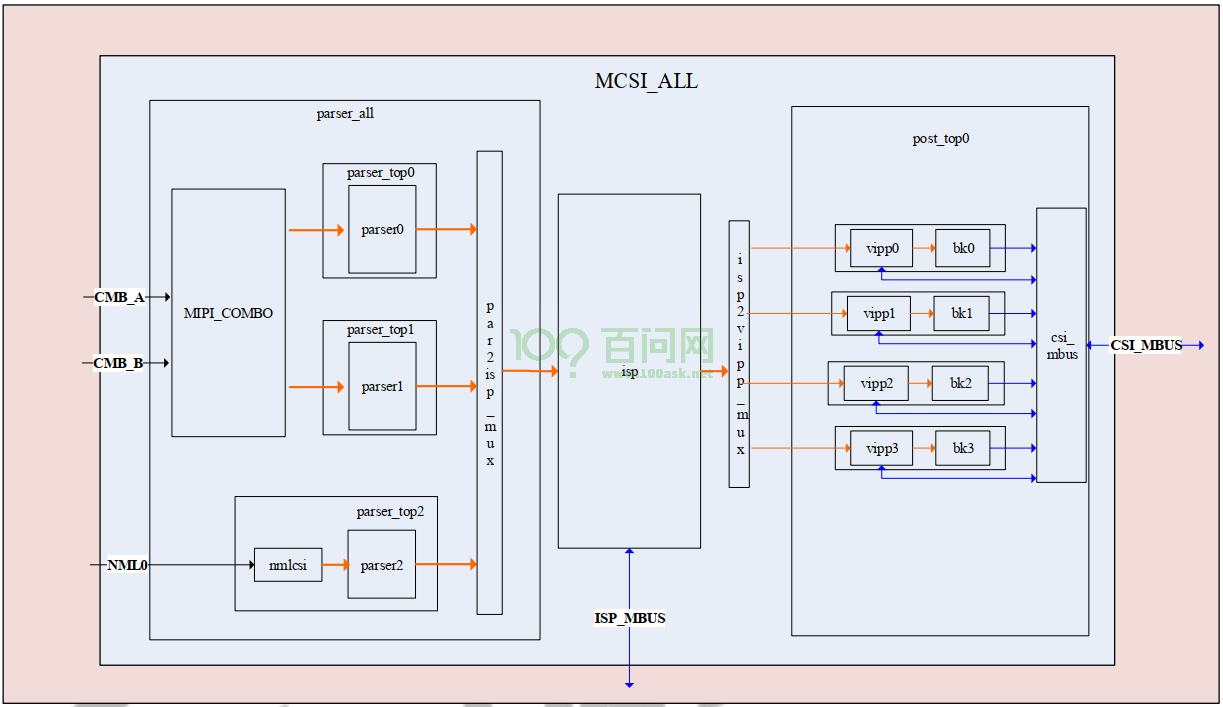

根据全志V853芯片资料，可以看到下图：

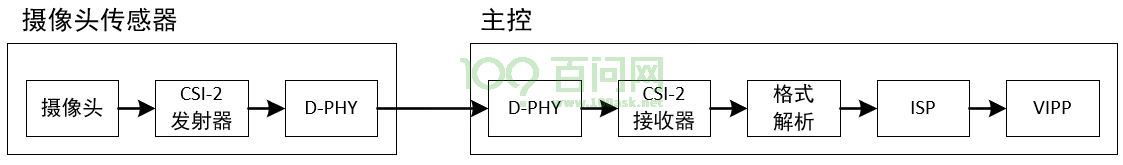

它的处理过程分为：
- 输入Parser：格式解析
- ISP：Image Signal Processor，即图像信号处理器，用于处理图像信号传感器输出的图像信号
- VIPP： Video Input Post Processor（视频输入后处理器），能对图片进行缩小和打水印处理。VIPP支持bayer raw data经过ISP处理后再缩小，也支持对一般的YUV格式的sensor图像直接缩小。

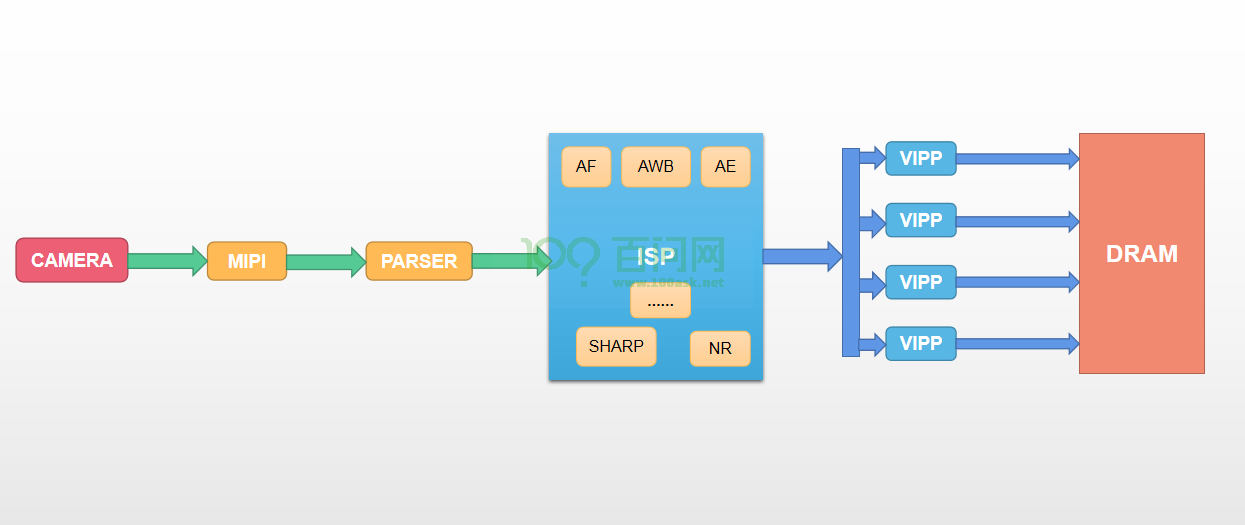

摄像头数据处理的完整硬件框图如下（以全志为例）：https://v853.docs.aw-ol.com/soft/soft_camera/
可以跟瑞芯微的对比一下：https://zhuanlan.zhihu.com/p/599531271
