连接串口终端

在本章节中，我们将详细讲解如何配置和使用 MobaXterm 作为功能强大的串口终端工具。我们将一步步引导您完成从准备工作到成功建立通信的全过程。

获取MobaXerm工具​

我们可以在主机windows上选择下载 MobaXterm 的 安装包 或者 便携包（如果主机是macOS/Linux，推荐 WindTerm）。MobaXterm 官方下载地址如下：

MobaXterm Xserver with SSH, telnet, RDP, VNC and X11 - Home Edition

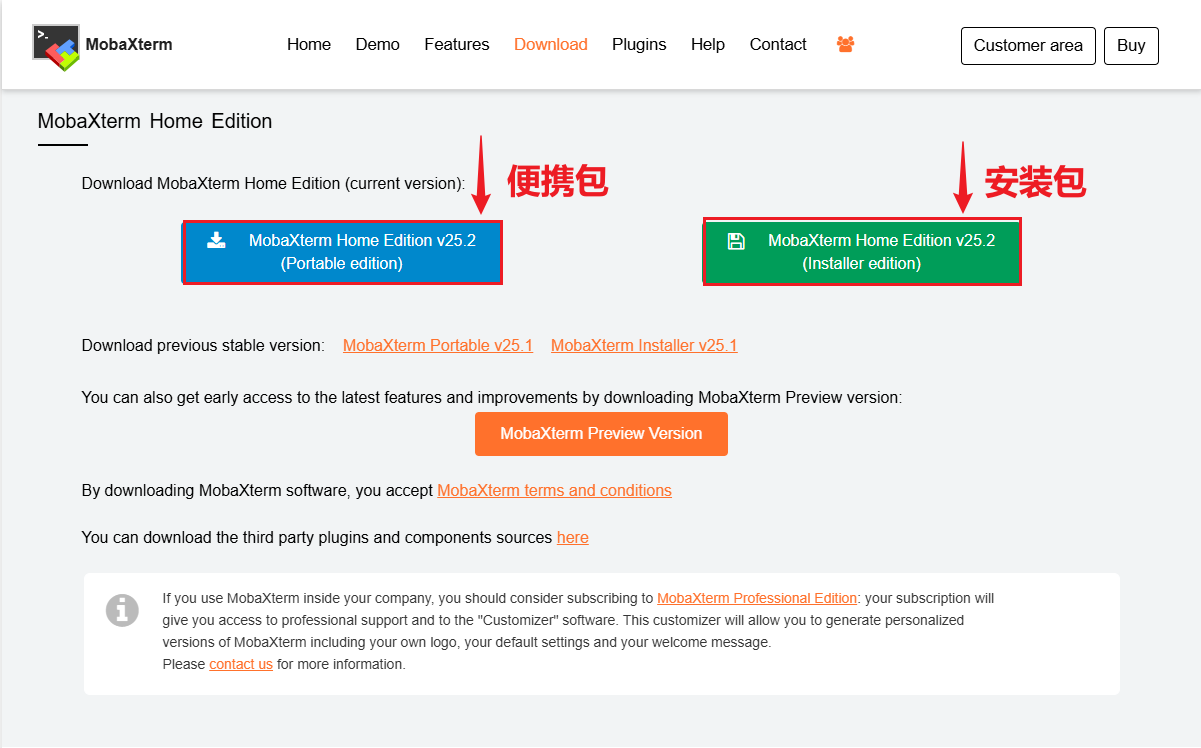

这里我们下载的是免费版本，已足够我们日常开发使用。下面有 Portable edition（便携包）和 Installer edition（安装包）：

image-20250808110010419

根据个人需求，选择其中一个下载即可（不知道安装哪个的，不要犹豫，就下载便携包，即下即用免安装）。

连接前的检查​

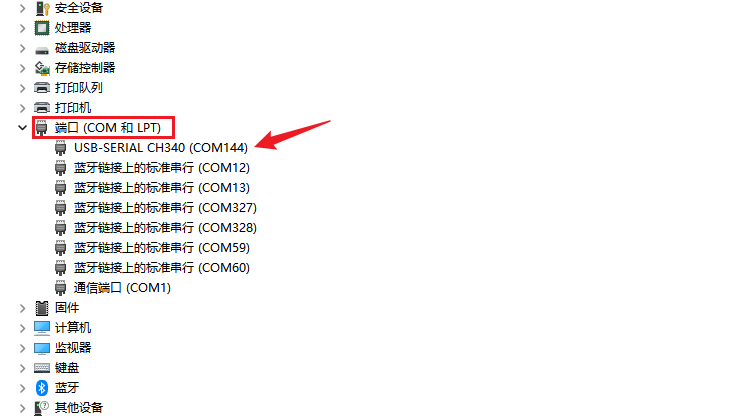

根据前面连接串口之后，打开 设备管理器，展开 “端口 (COM和LPT)” 分类，我们可以看到类似如下端口号（记住它，后面有大用）：

image-20250808111937052

  • USB-SERIAL CH340 ： 就是我们使用的USB转串口模块（如 CH340, CP2102等）。
  • COM144： 这个是电脑识别到USB转串口模块 自动随机分配 的端口号。

注意！！！ 如果这里没有显示对应的端口号，需要检查如下： ①主机系统是否是window11以上，是则会自动安装USB转串口模块对应的驱动；如果是windows11以下，需要安装对应的驱动（怎么安装？安装驱动精灵或者前往对应官网手动下载驱动）。 ②串口在硬件上是否连接正确（如果不知道怎么连接，可以完完全全参考我们的连接教程）。

MobaXterm配置步骤​

准备工作就绪后，请按照以下步骤在 MobaXterm 中配置串口会话（这里以百问网 dshanpi-a1(RK3576) 为例）：

1. 启动新会话​

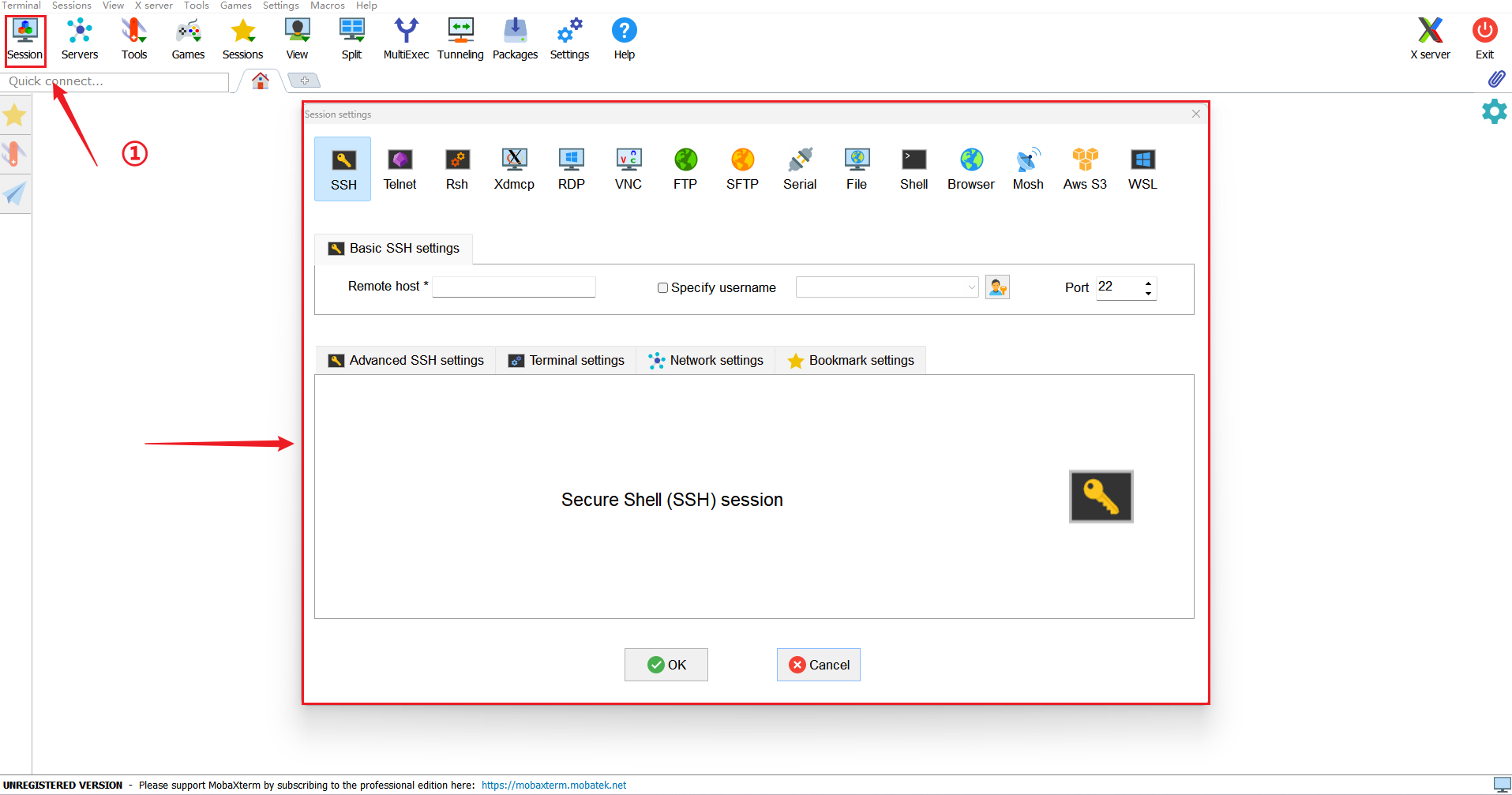

打开 MobaXterm ，点击左上角的 会话 (Session) 按钮，或使用快捷键 Ctrl+Shift+N，如下图所示：

image-20250808115942583

2. 选择会话类型​

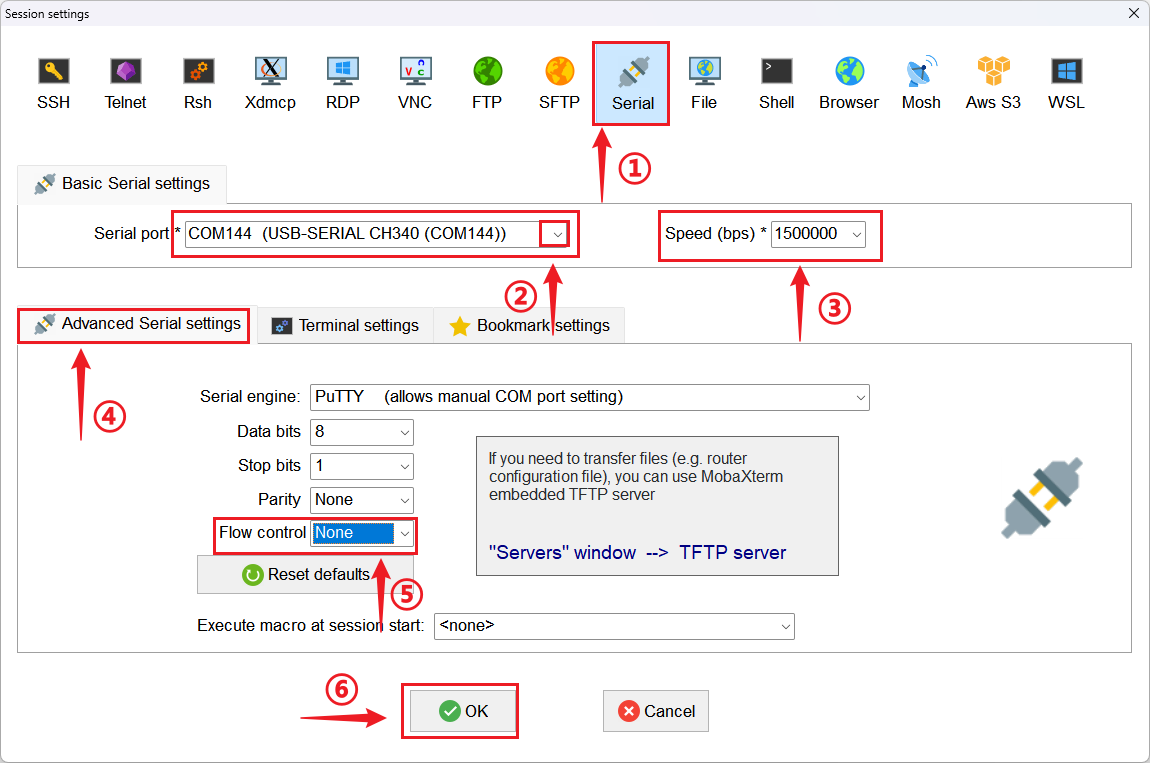

MobaXterm 这个工具比较强大，支持很多会话类型（如SSH、Serial、VNC等）。这里我们需要选择 串口 (Serial) 图标、做相应的配置，如下所示：

image-20250808144728518

  • ① 选择 串口 (Serial) 图标；
  • ② 从下拉菜单中选择记下的 COM 端口号（如COM144）；
  • ③ 设置数据传输的速率。此值必须与目标设备的波特率设置一致（以百问网 dshanpi-a1(RK3576) 为例，波特率是1500000）；
  • ④ 点击高级串口设置 (Advanced Serial settings)；
  • ⑤ Flow control (流控制) 此选项用于协调设备间的数据流。在绝大多数调试场景中，应将其设置为 None；
  • ⑥ 点击 OK，会自动启动会话。

常见问题与解决方案​

如果在连接或通信中遇到问题，请尝试以下检查：

  • 问题：终端无任何显示或显示乱码。

    • 解决方案: 这是最常见的问题。
      1. 检查波特率：确保 MobaXterm 中设置的波特率与设备固件中的设置绝对一致。
      2. 检查接线：尝试交换 TX 和 RX 的接线。
      3. 检查 COM 端口：确认选择了正确的 COM 端口。

  • 问题：提示 "Unable to open serial port" (无法打开串口)。

    • 解决方案:
      1. 端口被占用：检查是否有其他软件（如其他终端工具）正在使用该 COM 端口。关闭它们后再试。
      2. 驱动问题：返回设备管理器，确认驱动程序状态正常，没有黄色感叹号标志。

  • 问题：可以接收数据（看到打印信息），但无法发送数据（输入命令无反应）。

    • 解决方案:
      1. 检查 TX 连接：确认 MobaXterm 所在电脑的 TX 线已正确连接到目标设备的 RX 引脚。
      2. 检查地线 (GND)：确保两边的地线已经共地连接，这是稳定通信的必要条件。

  • 问题：会话启动之后，没看到打印信息。

    • 解决方案:
      1. 尝试点击回车键：如果设备上电启动过久，打印信息已跳过，随后打开的串口终端会话会看不见打印信息。
      2. 复位设备：重新启动设备，在设备串口连接正常情况下，即可看到打印信息。
