启动开发板

本章节将讲解如何登录开发板终端。以下有几种登录方式，建议使用串口登录，方便查看调试信息。

使用串口登录系统​

准备工作​

硬件：

  • 百问网RK3568开发板 x1
  • TypeC线 x1
  • TTL转串口模块 x1
  • 12v电源适配器 x1

软件：

  • 终端工具 MobaXterm

连接开发板​

开发板DEBUG接口位置如下：

image-20241226115020647

使用一根 typeC线 连接至 开发板otg接口，typeC线另一端 连接至 电脑usb接口，可以用来 烧录系统 和 adb登录(这个下面有讲到)。接着，使用杜邦线把TTL转串口模块 连接至 开发板DEBUG排线上，TTL转串口模块的RX 连接 开发板DEBUG排线的T，TTL转串口模块的TX 连接 开发板DEBUG排线的R，TTL转串口模块的GND 连接 开发板DEBUG排线的G，连接完成后，可以在设备管理器上看到TTL转串口模块的型号端口。比如这里使用的是CH340模块：

image-20241105192857604

打开串口终端工具​

出现上面的端口之后（不一定一样），双击打开已经安装好的MobaXterm终端工具，点击左上角的 Session 。

image-20241105193438706

选择串口 Serial 。

image-20241105193601155

找到刚刚连接串口后，在设备管理器上显示端口号。

image-20241105193755668

选择波特率 115200 。

image-20241105194043683

然后关闭流控，

image-20241105194252406

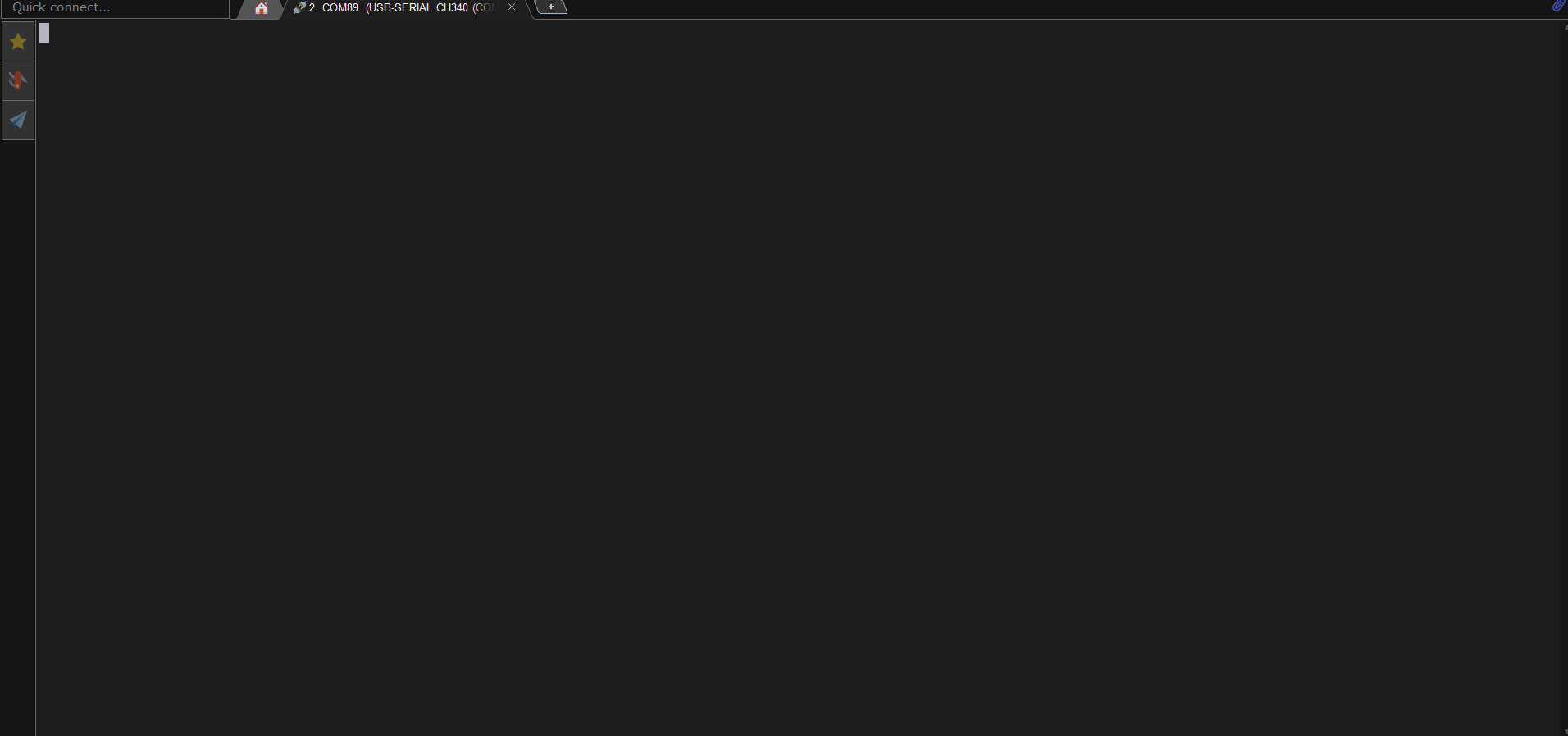

点击 OK，即可进入开发板的终端界面。

image-20241105194332685

这个时候什么都没有显示，因为还没有上电。接入12V 电源，就可以看到开发板开机的整个流程。

image-20241105194559596

ADB登录系统​

ADB，全称为 Android Debug Bridge，是一个用于与安卓设备进行通信和调试的命令行工具，但现在不仅仅是 安卓设备，在嵌入式开发中，很多 Linux 设备也同样支持 adb 调试，例如 Rockchip 平台。可以使用这个工具在Ubuntu上登录终端，也可以在Windows上登录终端。下面将分别讲解。

Ubuntu下使用ADB​

连接adb设备​

打开VMware，进入ubuntu系统，点击虚拟机。

image-20241105195130647

找到开发板的ADB端口，断开与主机(windows)的连接连接至ubuntu。

image-20241106092533580

下载adb工具​

在ubuntu上，执行快捷键 ctrl + alt + t 打开终端。执行以下指令，下载adb工具。

sudo apt update
sudo apt install adb

下载完成后，执行以下指令，查看是否下载成功，

ubuntu@ubuntu2004:~$ adb version
Android Debug Bridge version 1.0.39
Version 1:8.1.0+r23-5ubuntu2
Installed as /usr/lib/android-sdk/platform-tools/adb
ubuntu@ubuntu2004:~$

使用adb登录之前，执行以下指令，查看是否能列出开发板设备并且是否可用。

ubuntu@ubuntu2004:~$ adb devices
List of devices attached
cca7b8659f061daf	device

ubuntu@ubuntu2004:~$

登录系统​

看到有设备列出，并且显示device，表示设备连接正常。确认无误之后，执行以下指令，使用adb登录系统。

adb shell

image-20241106094025975

Windows下使用ADB​

连接adb设备​

开发板otg接口接上电脑之后，默认是连接至windows，如果之前选择了默认连接至ubuntu，需要断开ubuntu，连接至主机(windows)

image-20241106095818946

断开之后，可以在设备管理器，看到有adb设备显示。

image-20241106095952459

下载adb工具​

想要在windows上使用adb，与在ubuntu使用是类似，需要下载adb工具，进入官网 adb下载，

image-20241106100623906

下载完成后，解压，得到一个 platform-tools文件，复制该文件夹路径，添加至环境变量。

image-20241106101112634

进入此电脑，鼠标右键选择属性

image-20241106102047742

找到 高级系统设置，点击进入。

image-20241106102347978

选择环境变量。

image-20241106102431624

在系统变量里，找到 Path选项，点击编辑。

image-20241106103044132

选择 新建，

image-20241106103220930

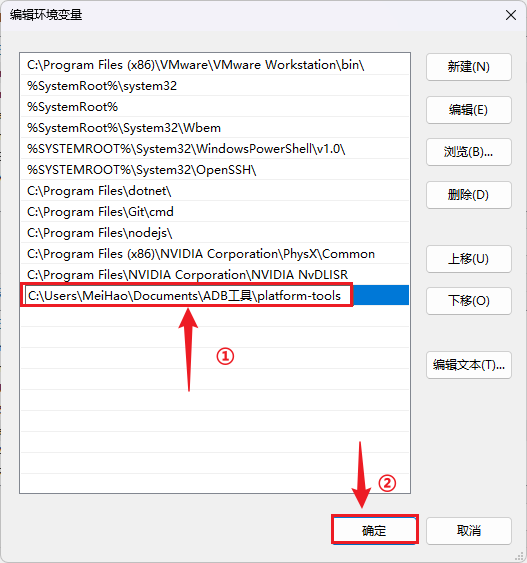

把之前复制的文件夹路径粘贴上去，最后点击确定。

image-20241106103404840

设置好环境变量之后，快捷键win + r，输入 cmd 运行对话框，执行 adb devices，

image-20241106112229678

登录系统​

看到有设备列出，并且显示device，表示设备连接正常。确认无误之后，执行以下指令，使用adb登录系统。

adb shell

image-20241106112330654
