DshanPI-AICT套件简述

DshanPI-AICT开发板是一款高性能嵌入式计算平台，搭载 全志 V853 处理器，结合 Arm Cortex-A7 + RISC-V E907 双核架构，集成 1T NPU 以支持高效 AI 计算，并采用全志自研 Smart 视频引擎 与高性能 ISP，提供卓越的图像处理能力。

  • 512MB DDR3/DDR3L 内存 + 8GB eMMC，支持 TF 卡扩展，确保流畅运行和大容量存储。
  • 视频能力强大，支持 5M@25fps H.265 编码 & H.264 编解码，配备 4-lane MIPI CSI/DSI 接口，实现高分辨率视频输入输出。
  • 音频支持：提供 双路拾音器 和 扬声器接口，适用于音视频同步处理。
  • 无线通信：板载 XR829 WiFi 模组，支持无线数据传输。
  • 12V DC 供电，确保稳定的电源管理。

DshanPI-AICT开发板适用于 嵌入式视觉、AI 计算、智能监控、边缘计算等场景，提供高集成度和强大的视频处理能力，助力高效开发。

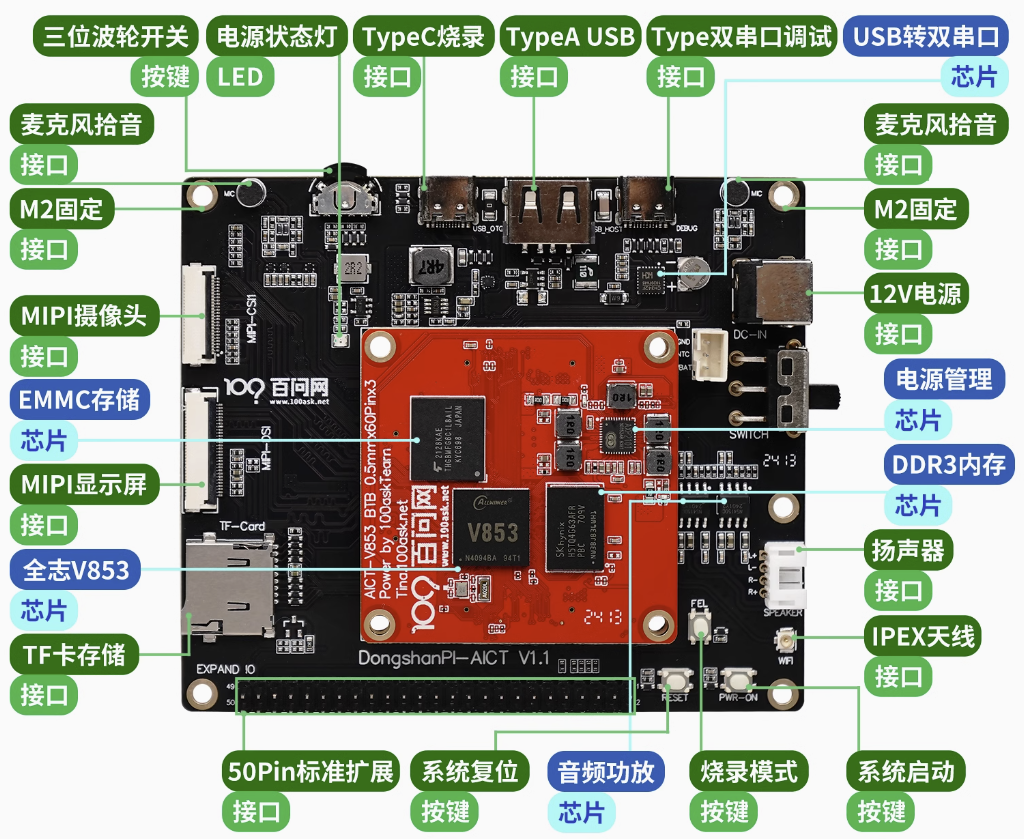

image-20250210103744732

V853芯片介绍​

CPU

  • Arm Cortex-A7@1GHz
    • 32 KB I-cache, 32 KB D-cache
    • 128 KB L2 cache
  • RISC-V E907@600MHz
    • 16 KB I-cache, 16 KB D-cache

NPU

  • Maximum performance up to 1 Tops
  • Embedded 128KB internal buffer
  • Supports deep learning frameworks: TensorFlow, Caffe, TFLite, PyTorch, ONNX NN, and more

Memory

  • 16-bit DDR3/DDR3L SDRAM, supporting up to 1GB
  • SD3.0/eMMC 5.1 interface
  • Supports SPI Nor/SPI NAND Flash

Video Engine

  • Video Encoder
    • H.264/H.265 up to 4K@15fps or 5M@25fps
    • JPEG up to 1080p@60fps
  • Video Decoder
    • Supports H.264 BP/MP/HP, JPEG
    • Real-time multiple streams H.264 encoding capability: 5M@25fps
    • JPEG snapshot performance of 1080p@60fps independently

Display Engine

  • Allwinner SmartColor post-processing for enhanced display quality
  • Supports 2 video channels and 1 UI channel
  • G2D hardware accelerator with rotation, mixing, and scaling functions

Video Input

  • ISP

    • Maximum performance of 5M@30fps, maximum resolution of 3072×1772
    • Adjustable 3A functions (AE, AWB, AF) with customizable parameters
    • Provides ISP tuning tools for PC

  • VIPP

    • Four VIPP YUV422 or YUV420 outputs
    • Maximum performance of 5M@30fps, maximum resolution of 3072×1772

  • Parallel CSI Interface

    (8-/10-/12-/16-bit)

    • Supports digital camera (DC), BT.601, BT.656, BT.1120 protocols
    • Maximum video capture resolution up to 5M@30fps

  • 4-lane MIPI CSI Interface

    • Supports DOL WDR mode and 2×2-lane MIPI CSI splitting
    • Supports 4-channel VC de-interleaving
    • Maximum video capture resolution up to 5M@30fps

Video Output

  • RGB LCD output up to 1920×1080@60fps
  • 4-lane MIPI DSI output up to 1920×1080@60fps

Audio

  • 1 DAC and 2 ADCs
  • Analog audio interfaces: MICIN1P/N, MICIN2P/N, LINEOUTRP/N
  • Digital audio interfaces: I2S/PCM ×2, DMIC

Security System

  • AES, DES, 3DES encryption and decryption
  • RSA/ECC signature verification
  • MD5/SHA and HMAC tamper-proofing
  • PRNG/TRRNG hardware random number generator
  • Integrated 2Kbits OTP storage space

Connectivity

  • USB 2.0 DRD, SDIO 3.0, SPI ×4, UART ×4, TWI ×5, WIEGAND
  • PWM (12-ch), GPADC (4-ch)
  • 10/100/1000M EMAC with RMII and RGMII interfaces

Package

  • LFBGA 318, 12mm × 12mm, 0.5mm ball pitch

Chip Process

  • 22nm

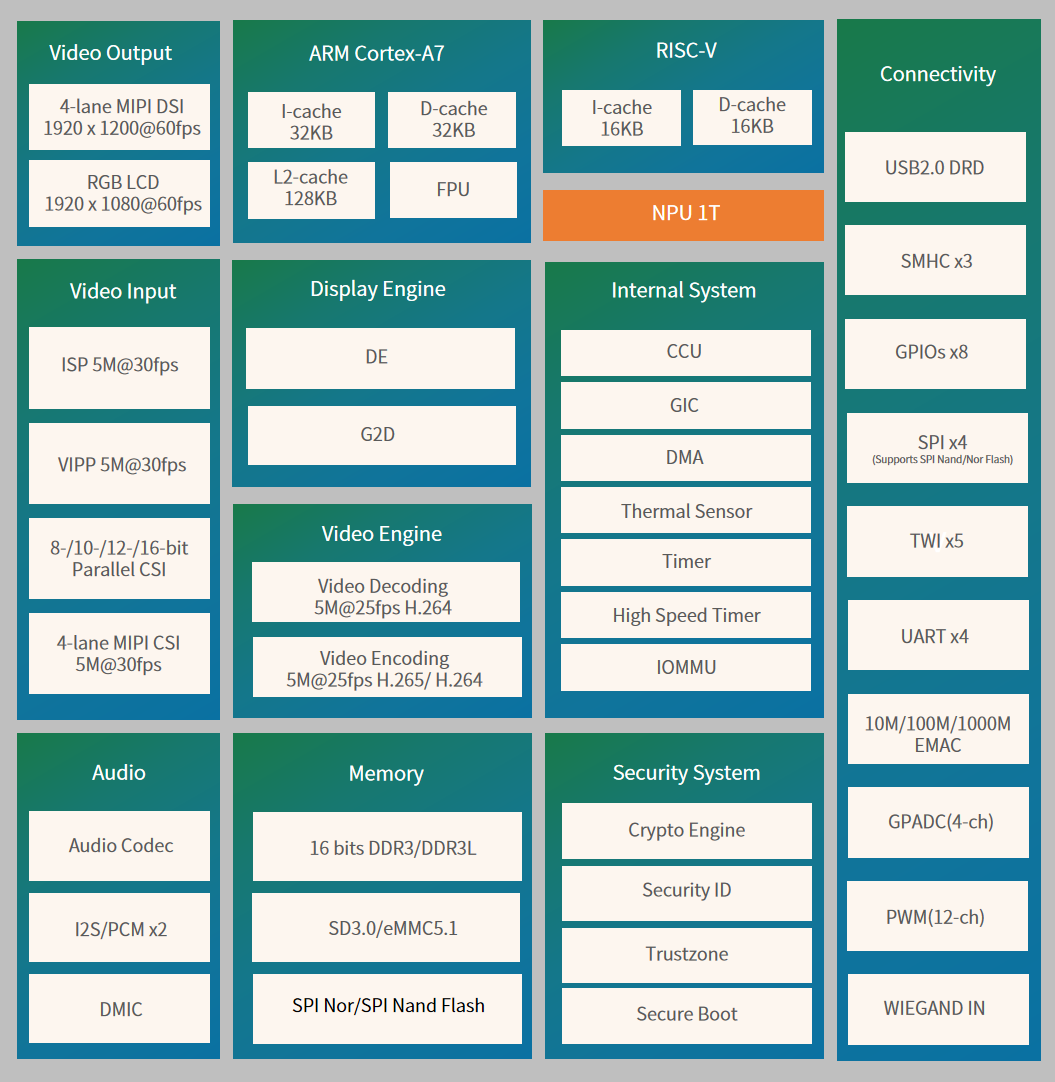

芯片框图​

V853xinpiankuangtu

配套模块​

MIPI显示屏

GC2053摄像头
