核心板快速上手指南

串口调试

核心板支持接出两路调试串口，分别为 RISC-V CPU Linux 核心串口 UART0，RISC-V MCU RTOS 核心串口 UART3，波特率均为 115200。

核心板调试串口有两种接入方式：

使用 USB 拆分器接入串口：仅接出常用的 CPU 核心串口 UART0。
使用 GPIO 接入串口：支持接出 CPU 核心串口 UART0 和 MCU 核心串口 UART3。

使用 USB 拆分器接入串口

核心板设计之时复用了 TypeC 中的 SBU 信号线用于传输串口信号，这个串口是 UART0，与 PL4，PL5 并联。接入方法如下：

使用 GPIO 接入串口

核心板串口位于 PL 口，如下图所示，需要焊接或者排针接出。其中绿色的是 RISC-V MCU 核心串口，蓝色的是 RISC-V CPU 串口。

串口线打开电脑的设备管理器，确认串口号，例如这里是 COM5

硬件连接完成后，使用串口终端访问，波特率 115200 。例如这里使用的 PuTTY

如果是刷入固件的核心板，上电后即可看到启动日志与控制台

ADB 调试

备注：

如果烧录的是 UVC 固件，UVC 会自动切换 USB 枚举为 UVC 设备，此时无法使用 ADB 调试。

在电脑上安装 ADB，打开 CMD 使用 adb shell 进入终端。

（1）在全志开发者社区-资料下载专区下载 ADB 工具 ADB(tab自动补全版) （2）下载后解压放到本地磁盘下（例如D盘的adb文件夹里）

adb_ins_1

（3）右键 ”此电脑“，属性，找到高级系统设置，点击环境变量，xxx用户的环境变量，Path，新增一个环境变量。

adb_ins_2

（4）打开命令提示符，输入 adb shell

ADB 也可以作为文件传输使用，例如：

将 sample.mp4 上传到核心板 /mnt/UDISK 目录内

C:\System> adb push sample.mp4 /mnt/UDISK

将 /mnt/UDISK/sample.mp4 下拉到当前目录内

C:\System> adb pull /mnt/UDISK/sample.mp4

重启

在核心板终端 Linux 命令行中输入 reboot 即可重启。

在核心板终端 U-Boot 命令行中输入 reset 即可重启。

进入烧录模式

有多种方式可以让核心板进入烧录模式。

按键进入烧录模式

在核心板找到按键 FEL，断开USB，电源，

（1）按住 FEL 按键

（2）插入 USB 线

（3）等待电脑连接成功，松开 FEL 按键即可进入烧录模式

命令行进入烧录模式

在 Linux 命令行中输入 reboot efex 即可重启进入烧录模式

reboot efex

在 U-Boot 命令行中输入 efex 即可重启进入烧录模式

=> efex

破坏启动介质进入烧录模式（SPI NOR）

在 Linux 命令行中输入 echo 000000 > /dev/mtd0，破坏启动引导介质，重启后即可进入烧录模式

WI-FI功能

Wi-Fi 连接网络

这里首先介绍如何使用 wifi 扫描网络：

（1）设置 Wi-Fi 为 STATION 模式

wifi -o sta

（2）扫描当前网络环境的 Wi-Fi 站点

wifi -s

（3）连接Wi-Fi（SSID：awol，密码 1234567890）

wifi -c awol 1234567890

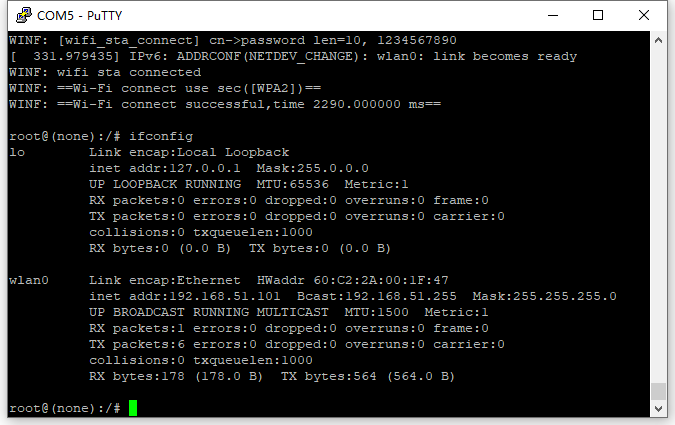

（4）连接网络后输入 ifconfig 即可查看当前 ip 地址

可以使用 ping 命令测试网络连接

ping www.baidu.com

它会输出以下内容

PING 202.108.22.5 (202.108.22.5): 56 data bytes
bytes from 202.108.22.5: seq=0 ttl=49 time=48.734 ms
bytes from 202.108.22.5: seq=1 ttl=49 time=48.624 ms
bytes from 202.108.22.5: seq=2 ttl=49 time=58.370 ms
bytes from 202.108.22.5: seq=3 ttl=49 time=69.119 ms
bytes from 202.108.22.5: seq=4 ttl=49 time=49.635 ms

（5）断开Wi-Fi

wifi -d

Wi-Fi 建立 AP

（1）创建热点（SSID：v821，密码 12345678）

wifi -o ap v821 12345678

（2）然后就可以扫描到 Wi-Fi 了，输入密码 12345678 进行连接

音频 MIC

查看音频设备

使用命令 amixer 可以列出全部音频设备

amixer
Simple mixer control 'ADC',0
  Capabilities: volume volume-joined
  Playback channels: Mono
  Capture channels: Mono
  Limits: 0 - 255
  Mono: 160 [63%] [0.75dB]
Simple mixer control 'ADC DRC0 Mode',0
  Capabilities: enum
  Items: 'Off' 'On'
  Item0: 'Off'
Simple mixer control 'ADC DRC1 Mode',0
  Capabilities: enum
  Items: 'Off' 'On'
  Item0: 'Off'
Simple mixer control 'ADC HPF0 Mode',0
  Capabilities: enum
  Items: 'Off' 'On'
  Item0: 'Off'
Simple mixer control 'ADC HPF1 Mode',0
  Capabilities: enum
  Items: 'Off' 'On'
  Item0: 'Off'
Simple mixer control 'ADDA Loop Mode',0
  Capabilities: enum
  Items: 'Off' 'DAC-to-ADC'
  Item0: 'Off'
Simple mixer control 'DAC',0
  Capabilities: volume volume-joined
  Playback channels: Mono
  Capture channels: Mono
  Limits: 0 - 63
  Mono: 63 [100%] [-1.16dB]
Simple mixer control 'DAC DRC Mode',0
  Capabilities: enum
  Items: 'Off' 'On'
  Item0: 'Off'
Simple mixer control 'DAC HPF Mode',0
  Capabilities: enum
  Items: 'Off' 'On'
  Item0: 'Off'
Simple mixer control 'DACL',0
  Capabilities: volume volume-joined
  Playback channels: Mono
  Capture channels: Mono
  Limits: 0 - 255
  Mono: 160 [63%] [0.75dB]
Simple mixer control 'LINEOUT',0
  Capabilities: pswitch pswitch-joined
  Playback channels: Mono
  Mono: Playback [off]
Simple mixer control 'LINEOUT Gain',0
  Capabilities: volume volume-joined
  Playback channels: Mono
  Capture channels: Mono
  Limits: 0 - 31
  Mono: 31 [100%]
Simple mixer control 'LINEOUT Output Select',0
  Capabilities: enum
  Items: 'DIFFER' 'SINGLE'
  Item0: 'SINGLE'
Simple mixer control 'MIC',0
  Capabilities: pswitch pswitch-joined
  Playback channels: Mono
  Mono: Playback [off]
Simple mixer control 'MIC Gain',0
  Capabilities: volume volume-joined
  Playback channels: Mono
  Capture channels: Mono
  Limits: 0 - 31
  Mono: 31 [100%]
Simple mixer control 'SPK',0
  Capabilities: pswitch pswitch-joined
  Playback channels: Mono
  Mono: Playback [off]
Simple mixer control 'rx sync mode',0
  Capabilities: enum
  Items: 'Off' 'On'
  Item0: 'Off'
Simple mixer control 'tx hub mode',0
  Capabilities: enum
  Items: 'Off' 'On'
  Item0: 'Off'

查看录音设备

可以使用 arecord -l 命令查看核心板提供的录音设备。

arecord -l

麦克风录音

V821 核心板板载一个麦克风，在录音之前，首先需要打开音频通路，配置内部 MIC0录制音频（需要 SDK 配置 alsa-utils 软件包才能直线 amixer 等命令）。

配置软件包方法：make menuconfig，勾选以下软件包

Allwinner  --->
	Audio  --->
		<*> AudioSystem.......................................... AudioSystem library
		<*> aactd............................ Allwinner Audio Calibration Tool Daemon
		-*- aactd-lib....................... Allwinner Audio Calibration Tool Library
		<*> alsa-plugins-aw.............................. ALSA plugins from Allwinner
Sound  --->
	<*> alsa-utils............ ALSA (Advanced Linux Sound Architecture) utilities

（1）打开 MIC 通路

amixer -Dhw:audiocodec cset name="MIC Switch" 1

输出如下，表示音频通路已开启

numid=16,iface=MIXER,name='MIC Switch'
  ; type=BOOLEAN,access=rw------,values=1
  : values=on

（2）设置 MIC 音量

amixer -Dhw:audiocodec cset name="MIC Gain" 10

输出如下，表示设置成功

numid=15,iface=MIXER,name='MIC Gain'
  ; type=INTEGER,access=rw---R--,values=1,min=0,max=31,step=0
  : values=30
  | dBscale-min=0.00dB,step=1.00dB,mute=0

使用 arecord -D hw:audiocodec -f S16_LE -t wav -r 16000 -d 3 t.wav 命令，使用板载的麦克风进行录音。

arecord -D hw:audiocodec -f S16_LE -t wav -r 16000 -d 3 t.wav

可以看到输出的 t.wav 文件

配套模块

摄像头模块

核心板套件配备了摄像头模块与配套的排线，请注意排线需要同向排线。

摄像头模组排线的 1 脚如图所示，蓝色塑料面朝上插入排线

核心板摄像头接口的 1 脚

在接入时请确保 1 脚与 1 脚对应，否则会出现摄像头烧毁的风险。

金属触点这一面面向 Avaota F1 文字

蓝色塑料这一面面向核心板内部

摄像头具体使用可以参考【SDK 功能演示体验】，具体演示如何编译运行一个 RTSP 测试 DEMO

SPI 屏模块

引脚接线方法如下：

V821	TFT 模块
PD1	CS
PD2	SCK
PD3	MOSI
3V3	BLK
PD4	RESET
PD5	RS
3V3	VCC
GND	GND

具体开发驱动说明请参考【DBI 驱动 ST7789V 3.5 寸 LCD】
