08_RK3399_PCIe芯片手册解读

RK3399_PCIe芯片手册解读

参考资料：

• 《PCI Express Technology 3.0》，Mike Jackson, Ravi Budruk; MindShare, Inc.
• 《PCIe扫盲系列博文》，作者Felix，这是对《PCI Express Technology》的理解与翻译
• 《PCI EXPRESS体系结构导读 (王齐)》
• 《PCI Express_ Base Specification Revision 4.0 Version 0.3 ( PDFDrive )》
• 《NCB-PCI_Express_Base_5.0r1.0-2019-05-22》
• SOC中AXI总线是如何连接的
• AXI总线整理总结
• PCIe中MSI和MSI-X中断机制

开发板资料：

• 芯片手册：Rockchip RK3399TRM V1.3 Part2.pdf 《Chapter 17 PCIe Controller》

  doc_and_source_for_drivers\IMX6ULL\doc_pic\
  	10_PCI_PCIe\芯片手册\RK3399
  		Rockchip RK3399TRM V1.3 Part2.pdf

• https://wiki.t-firefly.com/zh_CN/ROC-RK3399-PC-PLUS/

AXI相关：

• ug1037-vivado-axi-reference-guide.pdf

  doc_and_source_for_drivers\IMX6ULL\doc_pic\10_PCI_PCIe\协议\AXI
  	ug1037-vivado-axi-reference-guide.pdf

• AXI总线你需要知道的事儿

• AXI总线整理总结

• AMBA、AHB、APB、AXI总线介绍及对比

1. AXI总线

1.1 连接方式

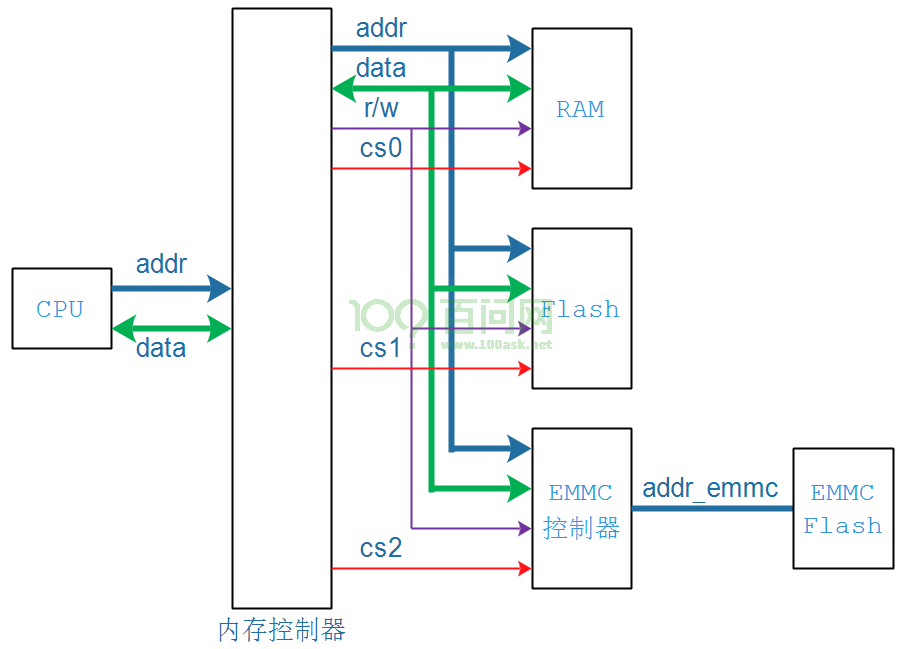

我们一直使用这个图来简化CPU与外设之间的连接：

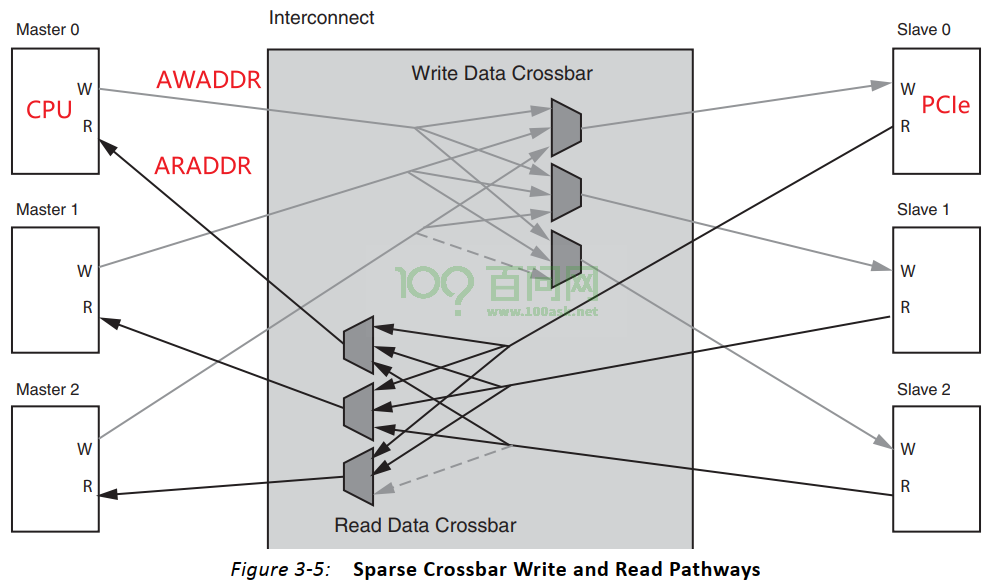

实际芯片中，CPU与外设之间的连接更加复杂，高速设备之间通过AXI总线连接。AXI总线总传输数据的双方分为Master和Slave，Master发起传输，Slave回应传输。Master和Slave是多对多的关系，它们之间读、写可以同时进行的，内部结构图如下：

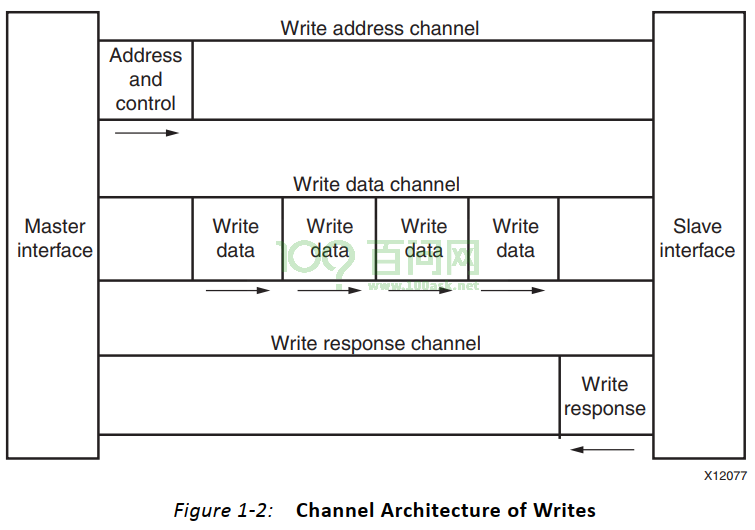

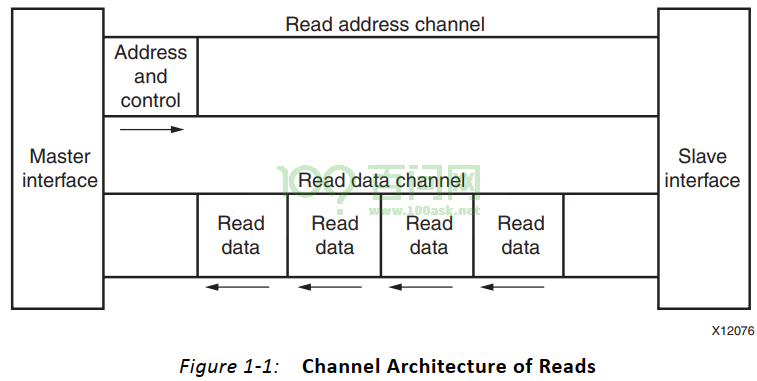

1.2 五个通道

在AXI总线中，读写可以同时进行，有5个通道：

• 读：
  • 读地址通道：传输读操作的地址
  • 读数据通道：传输读到的数据
• 写：
  • 写地址通道：传输写操作的地址
  • 写数据通道：传输要写的数据
  • 写响应通道：传输写操作的结果

通道名称	通道功能	数据流向
read address	读地址通道	主机->从机
read data	读数据通道（包括数据通道和读响应通道）	从机->主机
write address	写地址通道	主机->从机
write data	写数据通道	主机->从机
write response	写响应通道	从机->主机

1.3 信号线

我们只列出本节视频关心的信号线：

信号	AXI4	AXI4-Lite
AWADDR	写地址通道：地址线，最多可达64位	写地址通道：地址线，最多可达64位
WDATA	写数据通道：数据线，32~1024位	写数据通道：数据线，32位
ARADDR	读地址通道：地址线，最多可达64位	读地址通道：地址线，最多可达64位
RDATA	读数据通道：数据线，32~1024位	写数据通道：数据线，32位

1.4 PCIe控制器

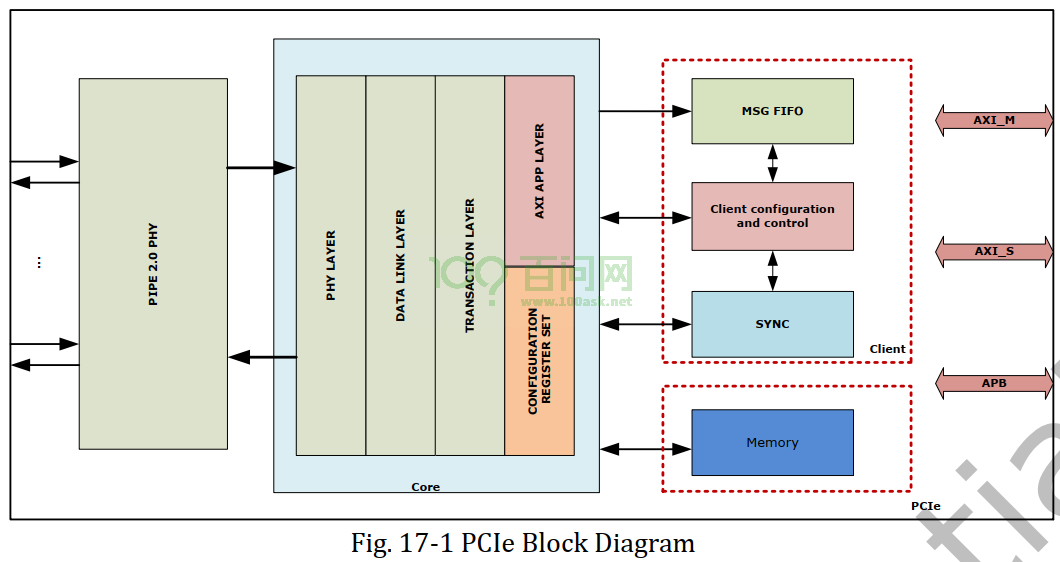

RK3399的PCIe控制器就是挂在AXI总线上，在芯片手册中可以看到：

• AWADDR：AXI总线的写地址通道地址线，简单理解就是CPU要写PCIe控制器时发出的地址线
• ARADDR ：AXI总线的读地址通道地址线，简单理解就是CPU要读PCIe控制器时发出的地址线

2. 地址空间和寄存器介绍

2.1 想达到的目的

使用PCIe时，我们编程时想达到这个目的：

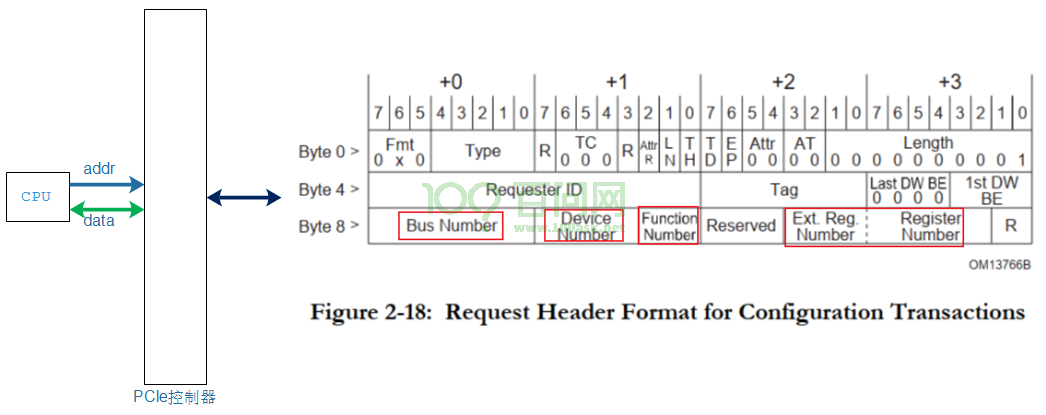

• CPU读写某个地址，就可以读写某个PCIe设备的配置空间：

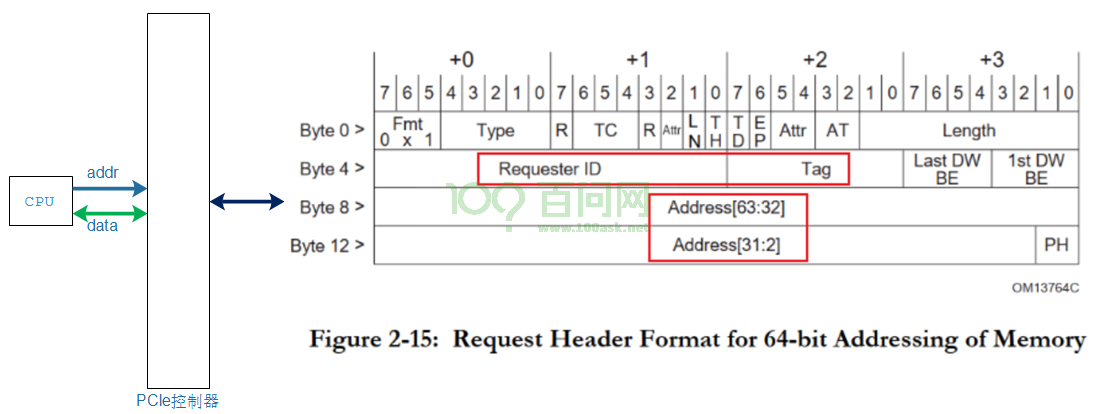

• CPU读写某个地址，就可以读写某个PCIe设备的内存、寄存器：

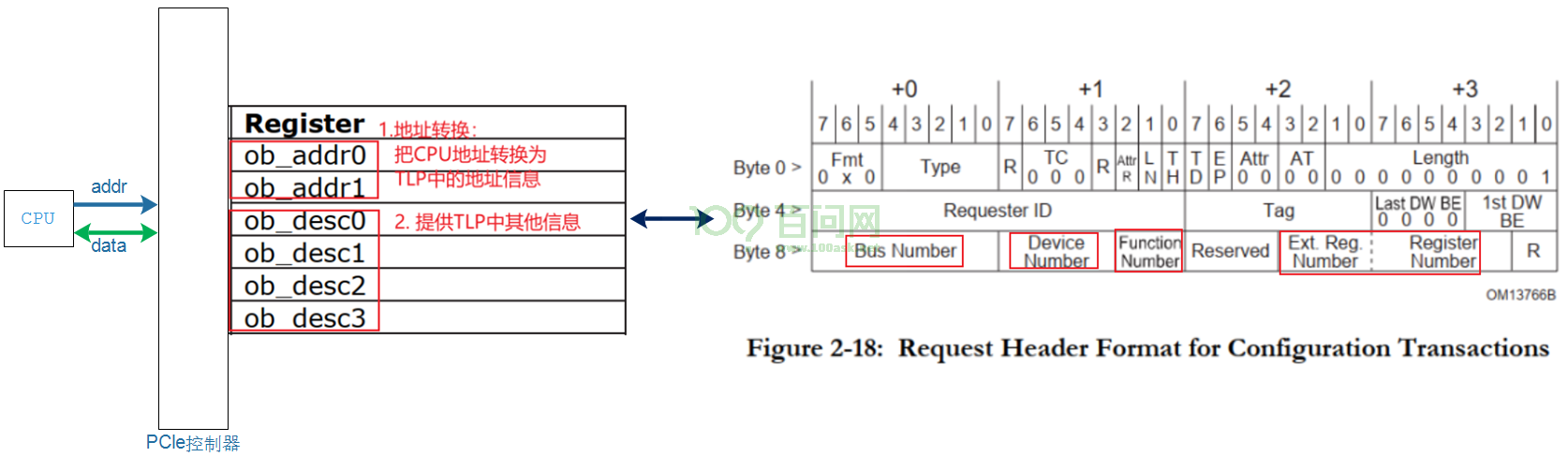

简单地说，就是把CPU发出的addr，转换为右边的TLP头部：PCI地址、头部的其他信息。

这涉及两部分：

• 怎么把CPU地址转换为PCI地址
• 怎么提供TLP头部信息中的其他部分

2.2 地址空间

RK3399访问PCIe控制器时，CPU地址空间可以分为：

• Client Register Set：地址范围 0xFD000000~0xFD7FFFFF，比如选择PCIe协议的版本(Gen1/Gen2)、电源控制等
• Core Register Set ：地址范围 0xFD800000~0xFDFFFFFF，所谓核心寄存器就是用来进行设置地址映射的寄存器等
• Region 0：0xF8000000~0xF9FFFFFF , 32MB，用于访问外接的PCIe设备的配置空间
• Region 1：0xFA000000~0xFA0FFFFF，1MB，用于地址转换
• Region 2：0xFA100000~0xFA1FFFFF，1MB，用于地址转换
• ……
• Region 32：0xFBF00000~0xFBFFFFFF，1MB，用于地址转换

其中Region 0大小为32MB，Region1~31大小分别为1MB。

CPU访问Region 0的地址时，将会导致PCIe控制器发出读写配置空间的TLP。

CPU访问Region 1~32的地址时，将会导致PCIe控制器发出读写内存、IO空间的TLP。

2.3 寄存器介绍

CPU访问一个地址，导致PCIe控制器发出TLP。TLP里含有PCIe地址、其他信息。

这些寄存器必定涉及这2部分：

• 地址转换：把CPU地址转换为PCIe地址
• 提供TLP的其他信息

Region0、Region1~32，每个Region都有类似的寄存器。

一个Region，可以用于读写配置空间，可以用于读写内存空间、可以用于读写IO空间，还可以用于读写消息。

这由Region对应的寄存器决定。

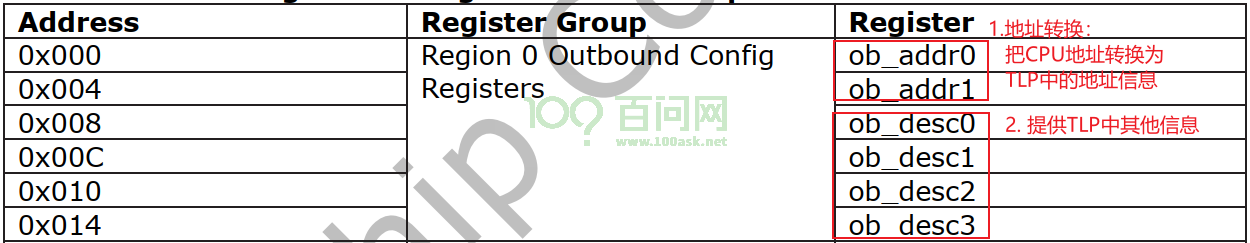

每个Region都有一样寄存器，以Region 0为例，有6个寄存器：

CPU访问某个Region时，它是想干嘛？

• 读写配置空间、发出对应TLP？
• 读写内存空间、发出对应TLP？
• 读写IO空间、发出对应TLP？
• 读写消息、发出对应TLP？

到底是发出哪种TLP，由Region对应的ob_desc0寄存器决定：

ob_desc0[3:0]	作用
1010	发出的TLP用于访问Type 0的配置空间
1011	发出的TLP用于访问Type 1的配置空间
0010	发出的TLP用于读写内存空间
0110	发出的TLP用于读写IO空间
1100	发出的TLP是"Normal Message"
1101	发出的TLP是"Vendor-Defined Message"

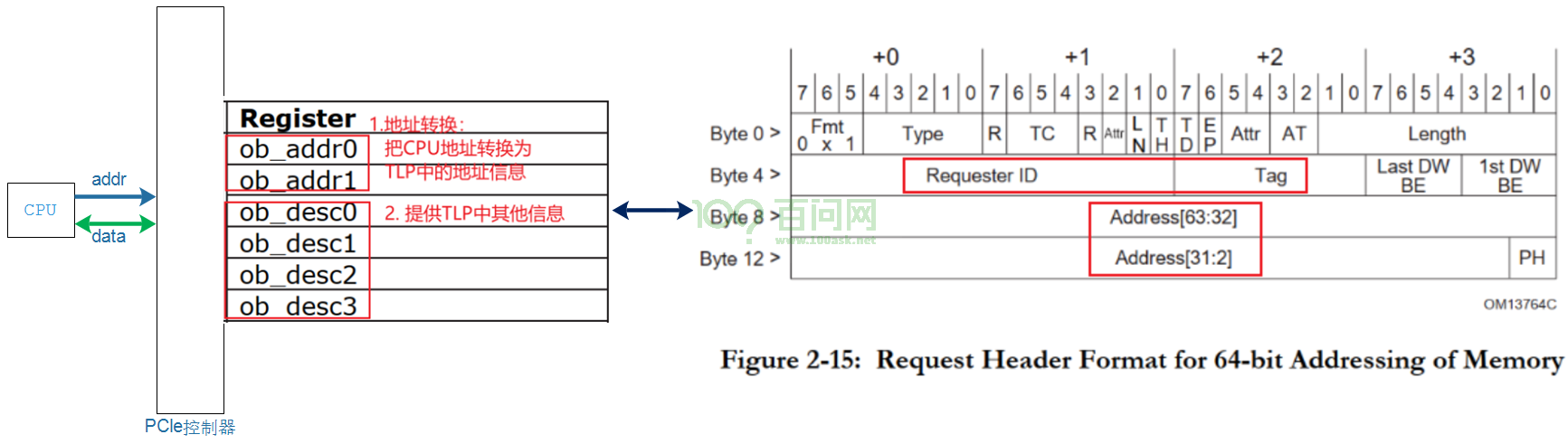

CPU访问某个Region时，最终都是要发出TLP，TLP的内容怎么确定？

• 地址信息：ob_addr0/1把CPU地址转换为PCIe地址，提供TLP里面的地址信息

• 其他信息：ob_desc0/1/2/3提供TLP的其他信息

2.3.1 用于配置空间

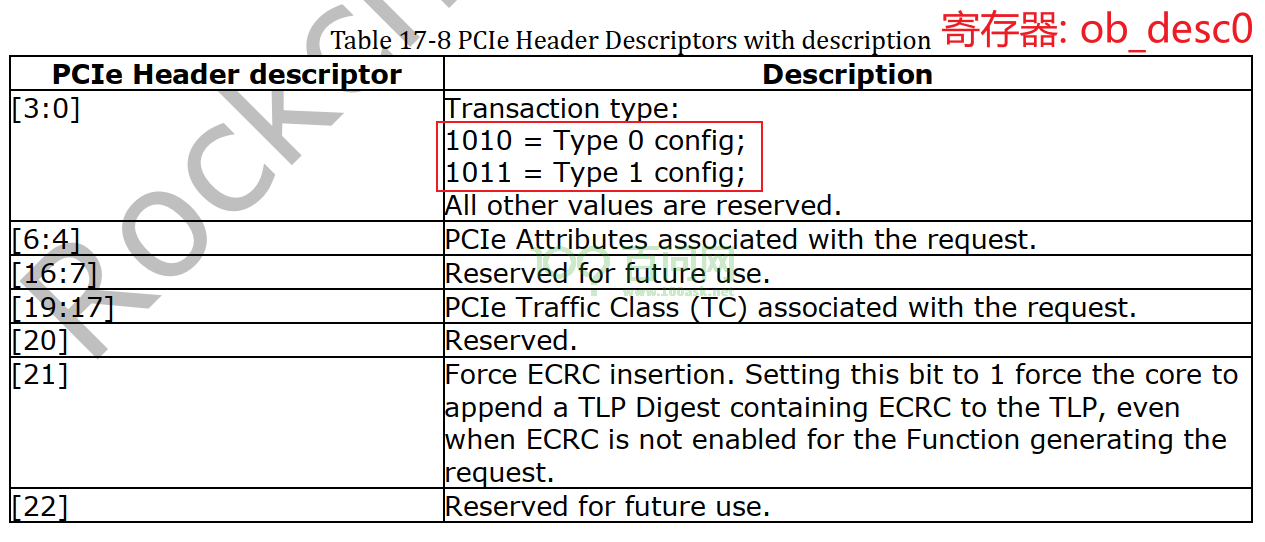

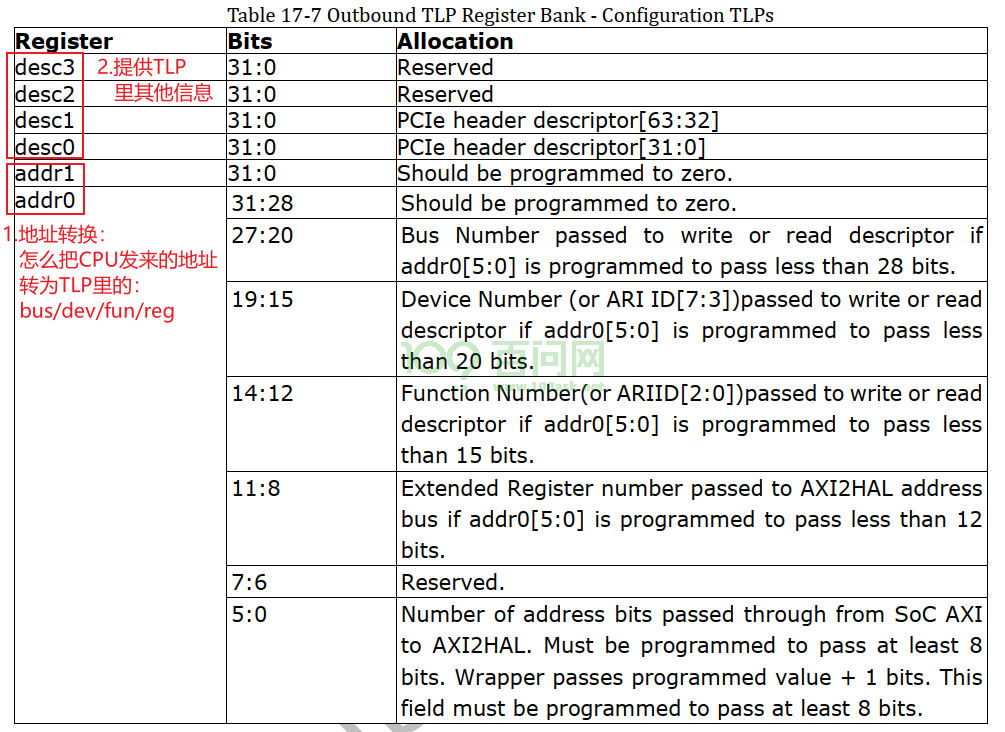

Region0一般用于读写配置空间，它对应的寄存器如下：

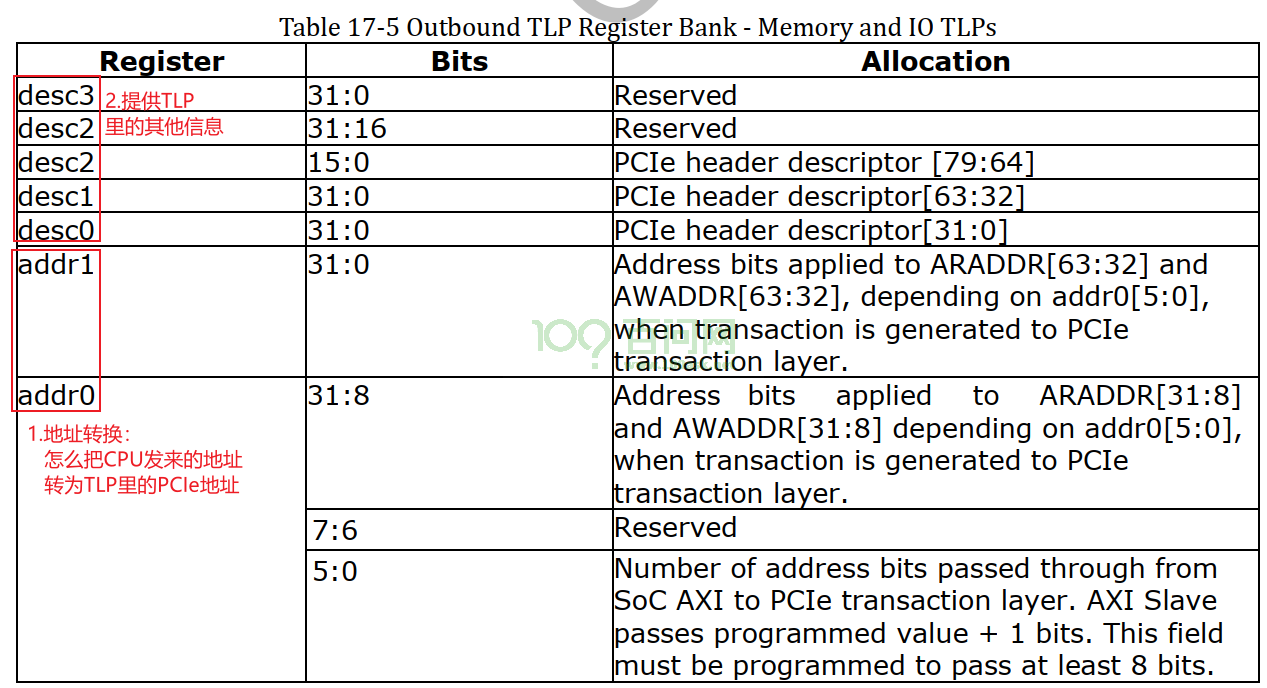

2.3.2 用于内存和IO

3. 访问示例

3.1 配置空间读写示例

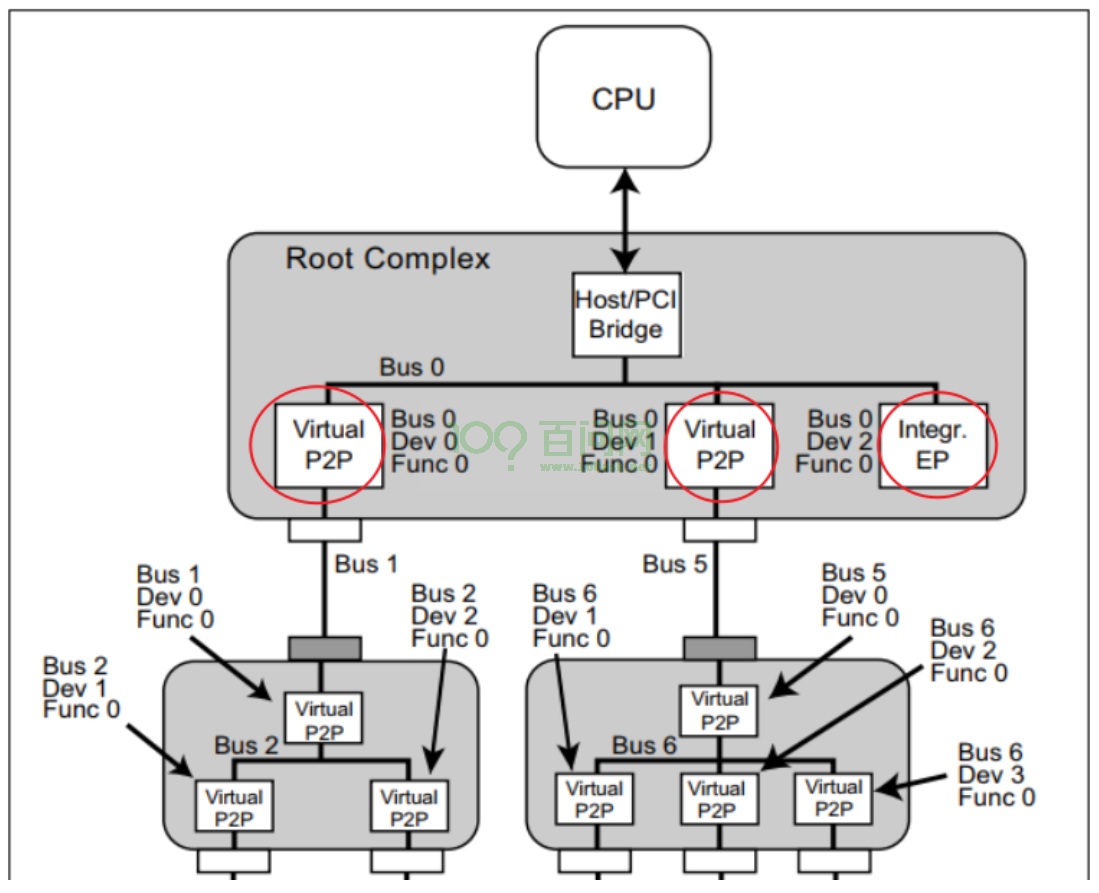

要读写设备的配置空间，首先要定位：Bus/Dev/Function/Reg：

怎么发出这些"Bus/Dev/Function/Register"信息？如下图所示：

当Region 0的寄存器ob_desc0[3:0]被配置为读写配置空间时， CPU发出Region 0的地址，地址里面隐含有这些信息：

• Bus：cpu_addr[27:20]
• Dev：cpu_addr[19:15]
• Fun：cpu_addr[14:12]
• Reg：cpu_addr[11:0]

使用过程步骤如下。

3.1.1 配置Region 0用于读写配置空间

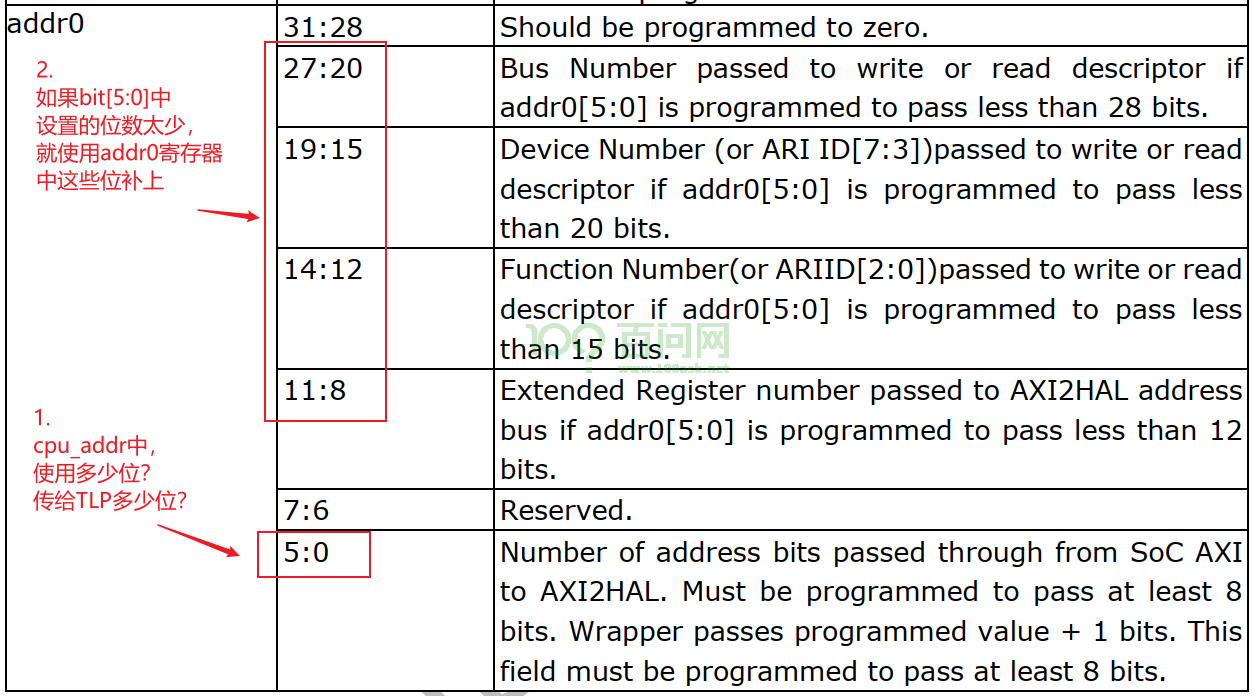

3.1.2 配置Region 0地址转换

比如我们可以设置bit[5:0]为27，意味着cpu_addr[27:0]这28条地址线都会传入TLP。

3.1.3 CPU读写Region 0的地址

Region 0的地址范围是：0xF8000000~0xF9FFFFFF。

CPU想访问这个设备：Bus=bus,Dev=dev,Fun=fun,Reg=reg，那么CPU读写这个地址即可：

0xF8000000 + (bus<<20) | (dev<<15) | (fun<<12) | (reg)

3.2 MEM/IO读写示例

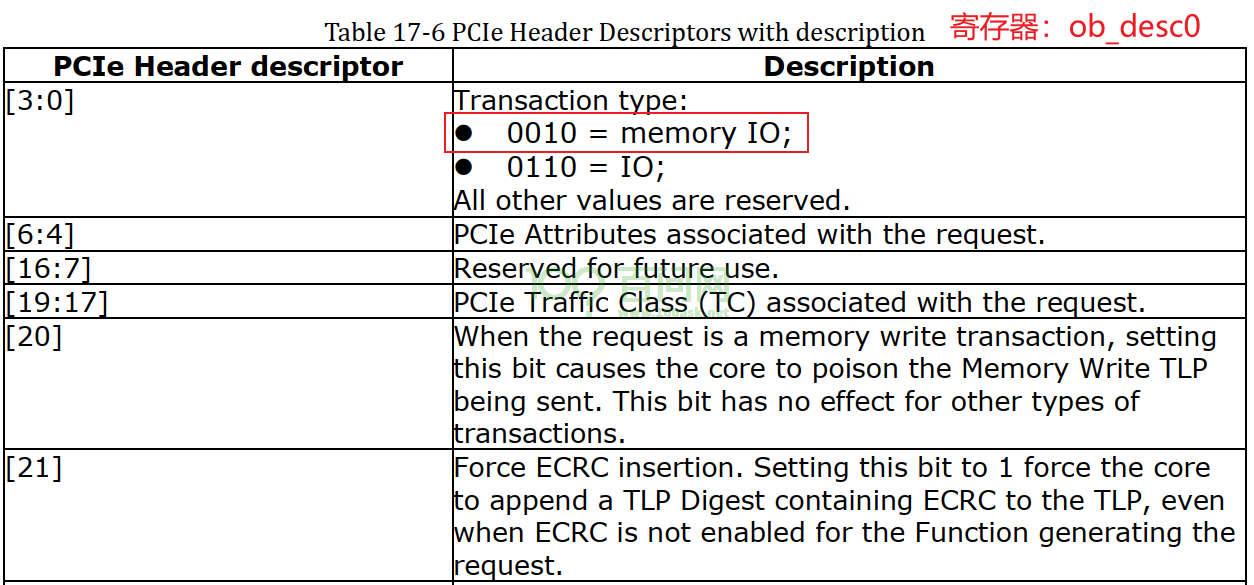

3.2.1 配置Region 1用于内存读写

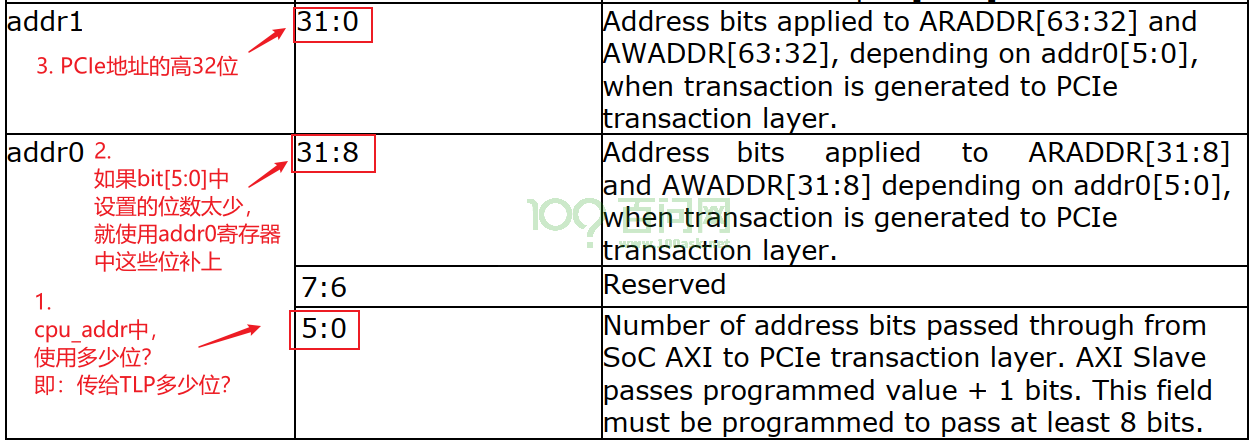

3.2.2 配置Region 1地址转换

addr0、addr1寄存器里保存的是PCIe地址，也就是CPU发出这个Region的CPU地址后，将会转换为某个PCI地址。

怎么转换？由addr0、addr1决定。

Region 1的CPU地址范围是：0xFA000000~0xFA0FFFFF，是1M空间。

我们一般会让PCI地址等于CPU地址，所以这样设置：

• addr0：
  • [5:0]等于19，表示CPU_ADDR[19:0]共20位地址传入TLP
  • [31:8]等于0xFA0000
• addr1：设置为0

如上设置后，CPU读写地址时0xFA0?????，就会转换为PCI地址：0xFA0?????，转换过程如下：

pci_addr = cpu_addr[19:0] | (addr0[31:20] << 20) | (addr1<<32)
         = 0x????? + (0xFA0 << 20) | (0 << 32)
         = 0xFA0?????
