13_GICv3_LPI机制

GICv3_LPI机制

参考资料：这几个PDF文档在GIT仓库的IMX6ULL/doc_pic/08_Interrupt里

• 《ARM® Generic Interrupt Controller Architecture Specification Architecture version 2.0(IHI0048B_b_gic_architecture_specification_v2).pdf》
• 《IHI0069G_gic_architecture_specification.pdf》第5章
• 《GICv3_Software_Overview_Official_Release_B.pdf》
• ARM GIC（六）gicv3架构-LPI

1. GICv2

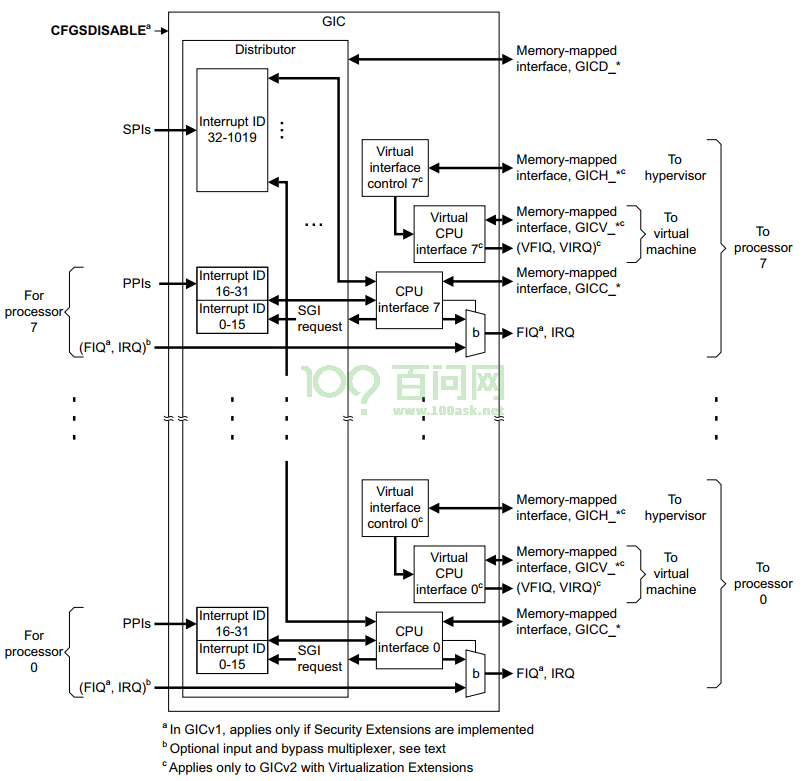

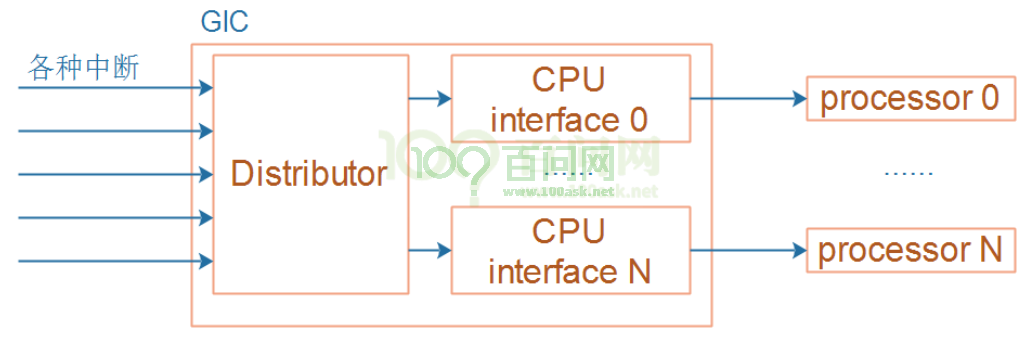

框图如下：

GIC V2有3种中断：

① 软件触发中断（SGI，Software Generated Interrupt） 这是由软件通过写入专用仲裁单元的寄存器即软件触发中断寄存器（ICDSGIR）显式生成的。它最常用于CPU核间通信。SGI既可以发给所有的核，也可以发送给系统中选定的一组核心。中断号0-15保留用于SGI的中断号。用于通信的确切中断号由软件决定。

② 私有外设中断（PPI，Private Peripheral Interrupt） 这是由单个CPU核私有的外设生成的。PPI的中断号为16-31。它们标识CPU核私有的中断源，并且独立于另一个内核上的相同中断源，比如，每个核的计时器。

③ 共享外设中断（SPI，Shared Peripheral Interrupt） 这是由外设生成的，中断控制器可以将其路由到多个核。中断号为32-1020。SPI用于从整个系统可访问的各种外围设备发出中断信号。

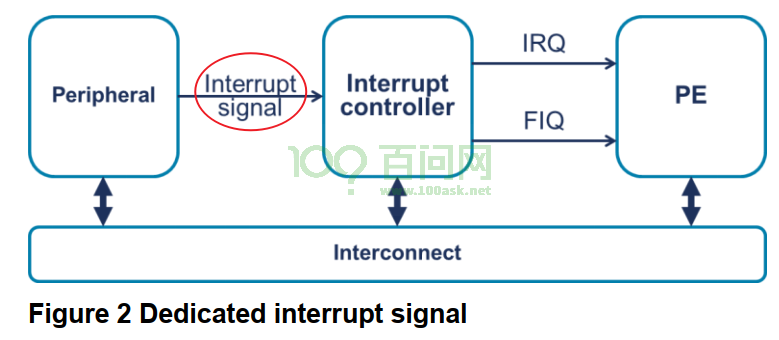

在GICv2里，设备向中断控制器发出中断，必须使用物理上的线路：

在复杂系统中有成百上千的中断时，就需要成百上千的中断信号线，这太复杂了。

于是在GICv3中引入MSI("message-based interrupts")，设备往某个地址写入数值，即可触发中断。

2. GICv3

2.1 MSI

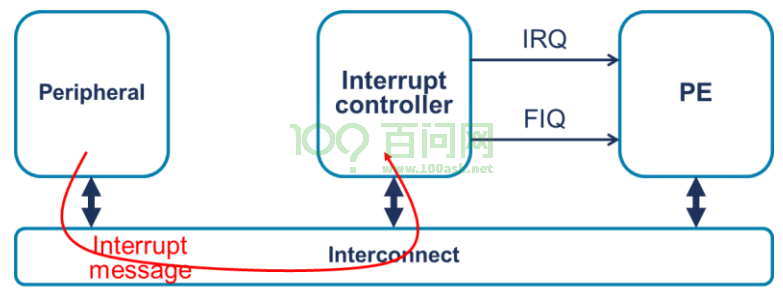

在GICv3里，添加了MSI("message-based interrupts")，设备往某个地址写入数值，即可触发中断：

使用消息来发送中断，好处是可以省略硬件线路。在大型系统中有成百上千个中断，使用MSI可以省下很多线路。

2.2 GICv3内部结构

GIC V3里新增加了一类中断：LPI(Locality-specific Peripheral Interrupts)

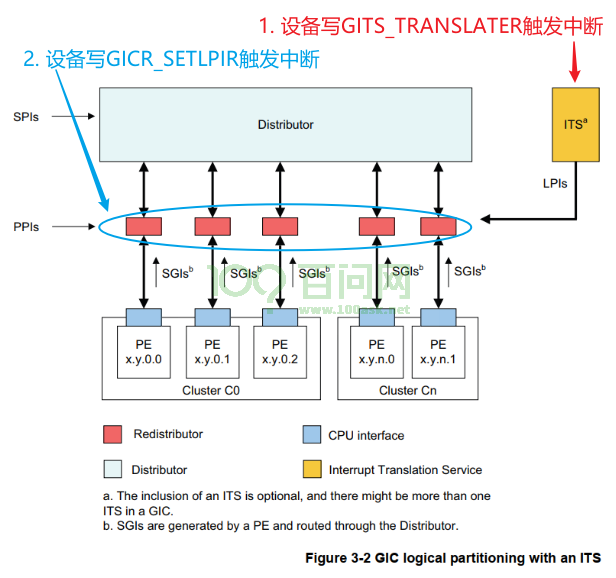

框图如下：

对于原来的SPI，它也是可以使用MSI的方式传递的，这个功能是可选的。如果GICv3支持MSI方式的SPI，要产生/清除中断时，操作如下GIC寄存器：

• 产生中断：写寄存器GICD_SETSPI_NSR 或 GICD_SETSPI_SR
• 清除中断：写寄存器GICD_CLRSPI_NSR 或 GICD_CLRSPI_SR

对于LPI中断，有两种触发方式：

• 写寄存器GITS_TRANSLATER
  • 设备把数据写入GITS_TRANSLATER寄存器，写入的值被称为EventID
• 写寄存器GICR_SETLPIR

2.3 中断号

0~1023跟GICv2保存一致。

INTID	中断类型	描述
0~15	SGI
16~31	PPI
32~1019	SPI	设备发出的中断
1020~1023	SPI	用于特殊目的
1024~1055	-	保留
1056~1119	PPI	扩展的PPI，GICv3.1才支持
1120~4095	-	保留
4096~5119	SPI	扩展的SPI，GICv3.1才支持
5120~8191	-	保留
8192~芯片实现	LPI

3. LPI的触发方式

LPI有两种触发中断的方式：

• 把INTID直接写入GICR_SETLPIR寄存器
• 使用ITS把EventID 转换为LPI INTID，会用到"GITS_TRANSLATER"寄存器

这两种方法只能支持一种。

3.1 使用GICR_SETLPIR

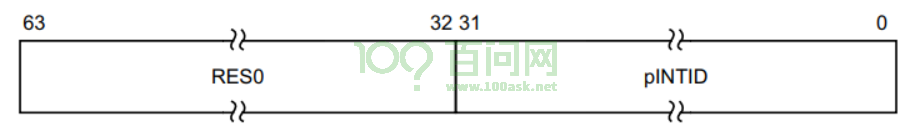

这个寄存器格式如下：

把LPI的中断号写入这个寄存器即可触发中断。

3.2 使用ITS

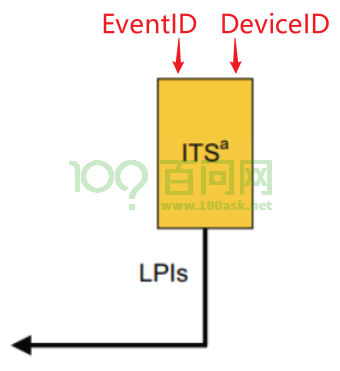

ITS的意思是：Interrupt Translation Service，中断转换服务。

能产生MSI中断的设备，都有一个DeviceDI(设备ID)，它产生的每一个MSI中断都有一个EventID(事件ID)。"DeviceID+EventID"组合被传入ITS，IDS会把它们转换为INTID。

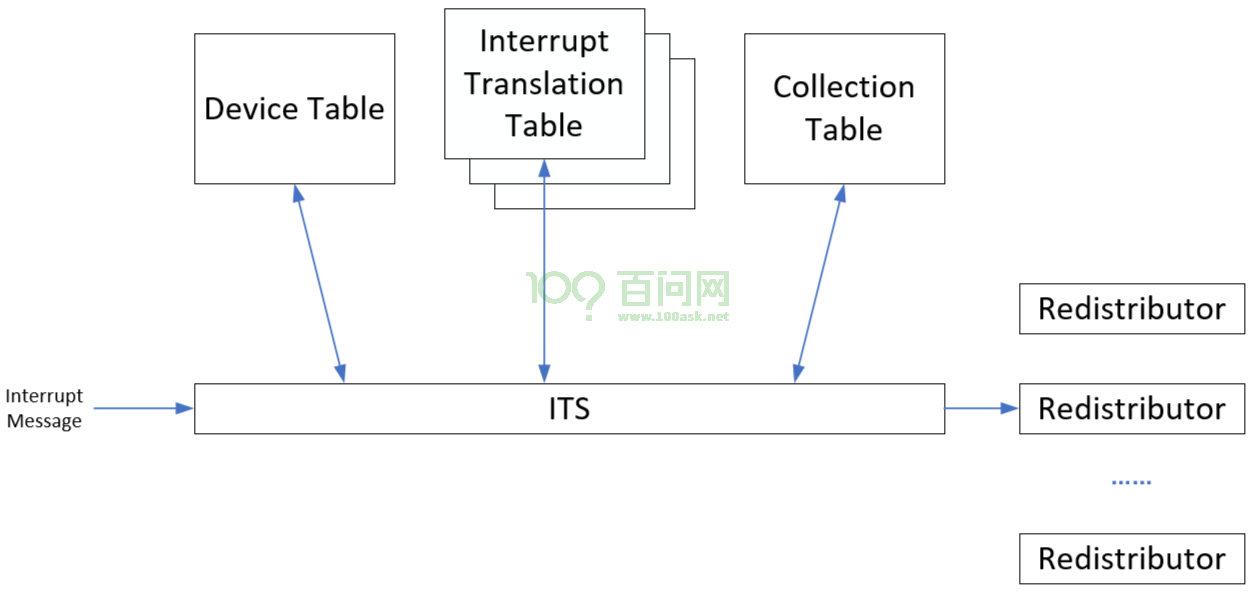

过程如下：

• 外设发生中断消息(Interrupt Message)到ITS
  • 外设只要写GITS_TRANSLATER就可以发送消息，这个寄存器格式如下：
  • 消息里包含有：DeviceID(哪一个设备)、EventID(这个设备的哪一个中断)
• ITS使用DeviceID在Device Table中找到一项
  • 只有一个Device Table
  • 每一个能发生MSI中断的设备在里面都有一项，它指向这个设备的Interrupt Translation Table(中断转换表，简称ITT)
  • 每一个能发生MSI中断的设备，都有一个ITT
• ITS使用EventID在ITT中找到一项，从中返回INTID和Collection ID
• ITS使用Collection ID在Collection Table中找到一项，从中返回"Target Redistributor"，即：中断发给哪个CPU
• ITS把INTID发给Redistributor

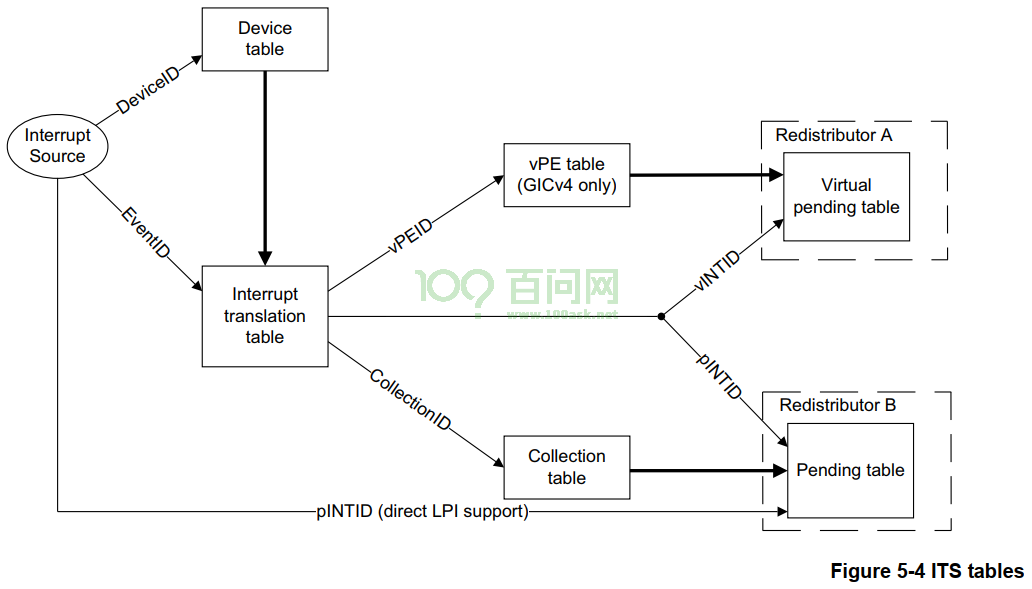

上图中Device Table、Interrupt Translation Table、Collection Table都是在内存里，但是我们不能直接去设置内存。而是通过发送ITS命令来设置这些表格。

我们不研究ITS的内部细节，暂且了解这些内容即可。
