I2C视频介绍​

参考资料：

1. I2C硬件框架​

image-20210208125100022

  • 在一个芯片(SoC)内部，有一个或多个I2C控制器
  • 在一个I2C控制器上，可以连接一个或多个I2C设备
  • I2C总线只需要2条线：时钟线SCL、数据线SDA
  • 在I2C总线的SCL、SDA线上，都有上拉电阻

2. I2C软件框架​

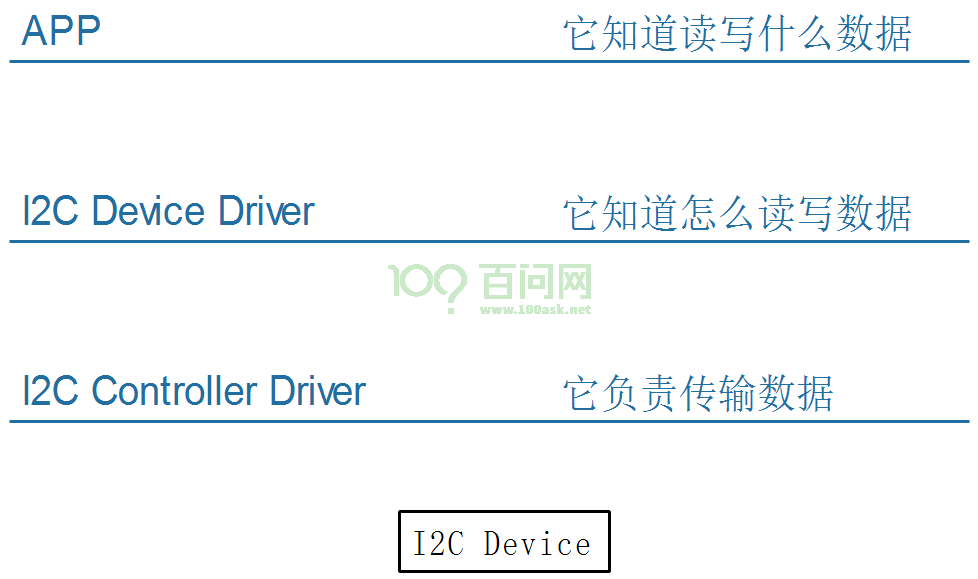

image-20210219173533929

以I2C接口的存储设备AT24C02为例：

  • APP：
  • AT24C02驱动：
    • 它知道AT24C02要求的地址、数据格式
    • 它知道发出什么信号才能让AT24C02执行擦除、烧写工作
    • 它知道怎么判断数据是否烧写成功
    • 它构造好一系列的数据，发给I2C控制器
  • I2C控制器驱动
    • 它根据I2C协议发出各类信号：I2C设备地址、I2C存储地址、数据
    • 它根据I2C协议判断

3. 我们讲什么​

3.1 对于Linux​

image-20210219173436295

从上到下：

  • 先讲I2C协议
  • APP可以通过两类驱动程序访问设备
    • I2C设备自己的驱动程序
    • 内核自带的i2c-dev.c驱动程序，它是i2c控制器驱动程序暴露给用户空间的驱动程序(i2c-dev.c)
  • I2C Device Driver
    • I2C设备自己的驱动程序
    • 内核自带的i2c-dev.c驱动程序，它是i2c控制器驱动程序暴露给用户空间的驱动程序(i2c-dev.c)
  • I2C Controller Driver
    • 芯片I2C控制器的驱动程序(称为adapter)
    • 使用GPIO模拟的I2C控制器驱动程序(i2c-gpio.c)

3.2 对于单片机/裸机​

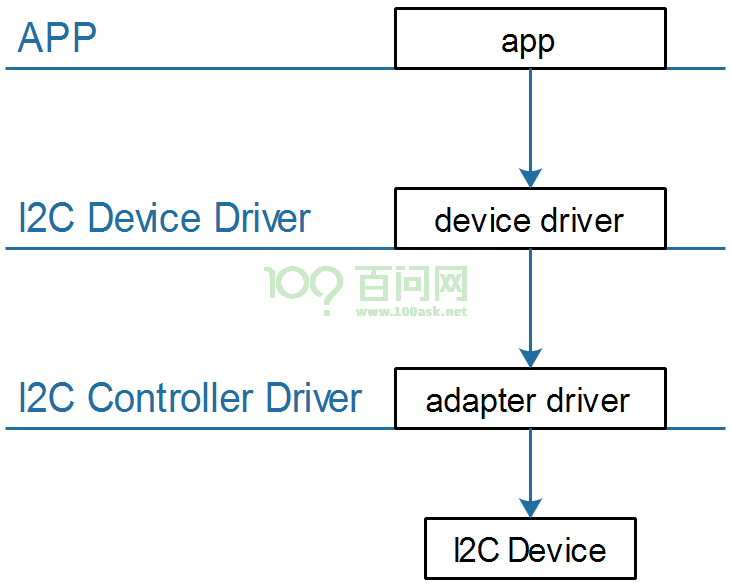

image-20210219175747702

从上到下：

  • 先讲I2C协议
  • APP
  • I2C Device Driver
  • I2C Controller Driver(也被称为adapter)
