08_I2C系统驱动程序模型

I2C系统驱动程序模型​

参考资料：

  • Linux内核文档:
    • Documentation/i2c/instantiating-devices.rst
    • Documentation/i2c/writing-clients.rst
  • Linux内核驱动程序示例:
    • drivers/eeprom/at24.c

1. I2C驱动程序的层次​

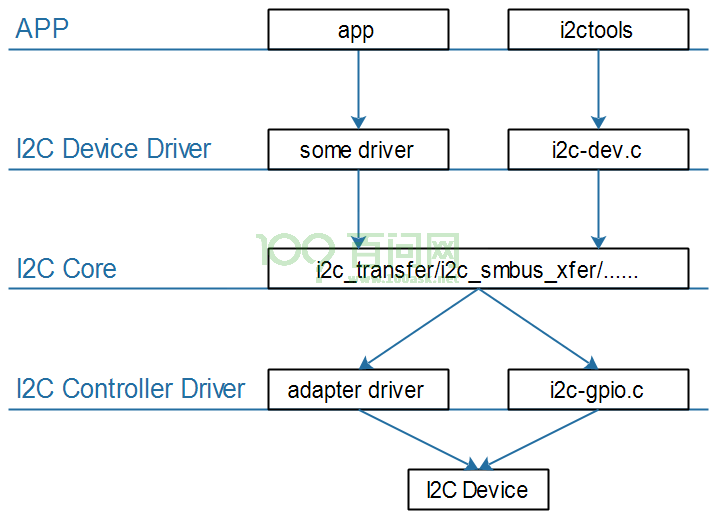

image-20210227143624667

I2C Core就是I2C核心层，它的作用：

  • 提供统一的访问函数，比如i2c_transfer、i2c_smbus_xfer等
  • 实现I2C总线-设备-驱动模型，管理：I2C设备(i2c_client)、I2C设备驱动(i2c_driver)、I2C控制器(i2c_adapter)

2. I2C总线-设备-驱动模型​

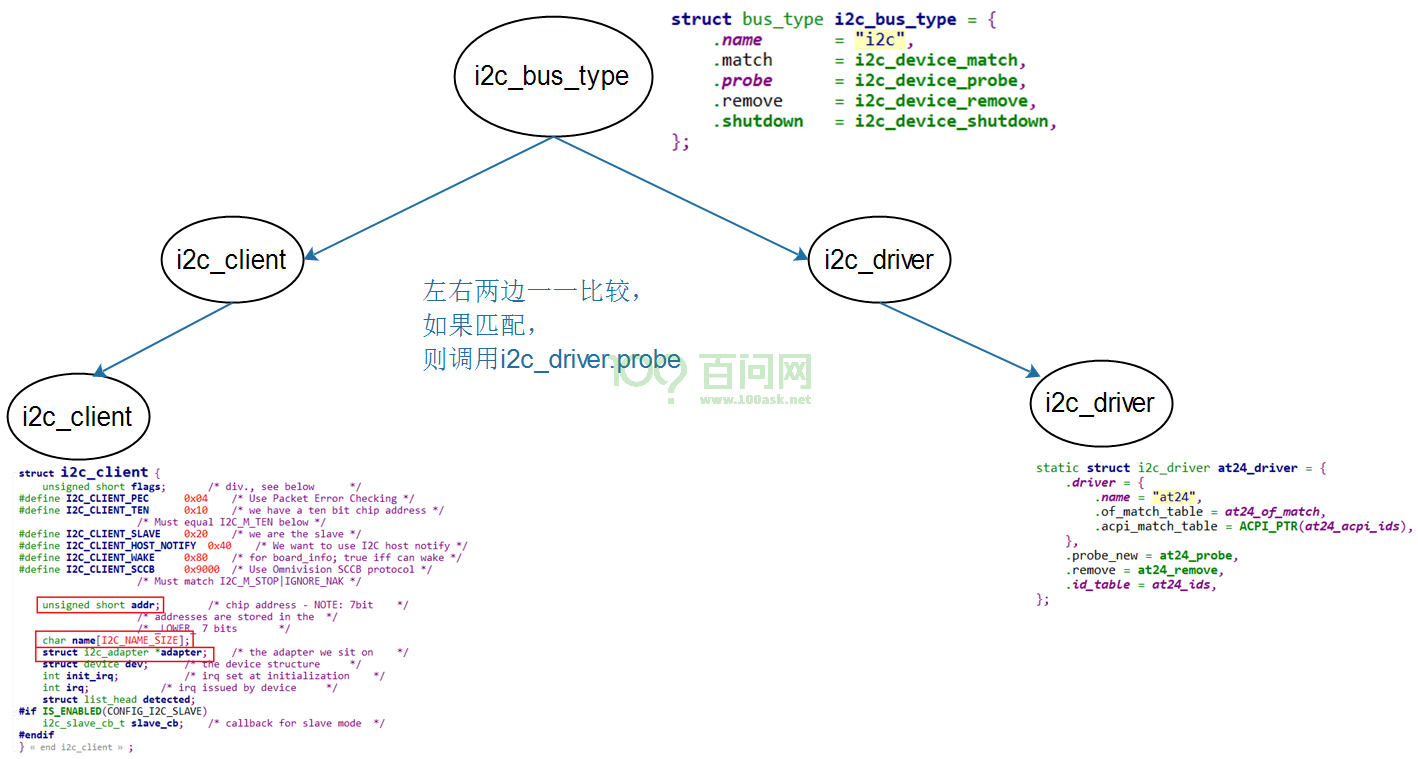

image-20210227151413993

2.1 i2c_driver​

i2c_driver表明能支持哪些设备：

  • 使用of_match_table来判断
    • 设备树中，某个I2C控制器节点下可以创建I2C设备的节点
  • 如果I2C设备节点的compatible属性跟of_match_table的某项兼容，则匹配成功
    • i2c_client.name跟某个of_match_table[i].compatible值相同，则匹配成功
  • 使用id_table来判断
    • i2c_client.name跟某个id_table[i].name值相同，则匹配成功

i2c_driver跟i2c_client匹配成功后，就调用i2c_driver.probe函数。

2.2 i2c_client​

i2c_client表示一个I2C设备，创建i2c_client的方法有4种：

  • 方法1

    • 通过I2C bus number来创建

      int i2c_register_board_info(int busnum, struct i2c_board_info const *info, unsigned len);

    • 通过设备树来创建

      	i2c1: i2c@400a0000 {
      		/* ... master properties skipped ... */
      		clock-frequency = <100000>;

      		flash@50 {
      			compatible = "atmel,24c256";
      			reg = <0x50>;
      		};

      		pca9532: gpio@60 {
      			compatible = "nxp,pca9532";
      			gpio-controller;
      			#gpio-cells = <2>;
      			reg = <0x60>;
      		};
      	};

  • 方法2 有时候无法知道该设备挂载哪个I2C bus下，无法知道它对应的I2C bus number。 但是可以通过其他方法知道对应的i2c_adapter结构体。 可以使用下面两个函数来创建i2c_client：

    • i2c_new_device

        static struct i2c_board_info sfe4001_hwmon_info = {
      	I2C_BOARD_INFO("max6647", 0x4e),
        };

        int sfe4001_init(struct efx_nic *efx)
        {
      	(...)
      	efx->board_info.hwmon_client =
      		i2c_new_device(&efx->i2c_adap, &sfe4001_hwmon_info);

      	(...)
        }

    • i2c_new_probed_device

        static const unsigned short normal_i2c[] = { 0x2c, 0x2d, I2C_CLIENT_END };

        static int usb_hcd_nxp_probe(struct platform_device *pdev)
        {
      	(...)
      	struct i2c_adapter *i2c_adap;
      	struct i2c_board_info i2c_info;

      	(...)
      	i2c_adap = i2c_get_adapter(2);
      	memset(&i2c_info, 0, sizeof(struct i2c_board_info));
      	strscpy(i2c_info.type, "isp1301_nxp", sizeof(i2c_info.type));
      	isp1301_i2c_client = i2c_new_probed_device(i2c_adap, &i2c_info,
      						   normal_i2c, NULL);
      	i2c_put_adapter(i2c_adap);
      	(...)
        }

    • 差别：

  • i2c_new_device：会创建i2c_client，即使该设备并不存在

  • i2c_new_probed_device：

    • 它成功的话，会创建i2c_client，并且表示这个设备肯定存在

    • I2C设备的地址可能发生变化，比如AT24C02的引脚A2A1A0电平不一样时，设备地址就不一样

    • 可以罗列出可能的地址

    • i2c_new_probed_device使用这些地址判断设备是否存在

  • 方法3(不推荐)：由i2c_driver.detect函数来判断是否有对应的I2C设备并生成i2c_client

  • 方法4：通过用户空间(user-space)生成 调试时、或者不方便通过代码明确地生成i2c_client时，可以通过用户空间来生成。

  // 创建一个i2c_client, .name = "eeprom", .addr=0x50, .adapter是i2c-3
  # echo eeprom 0x50 > /sys/bus/i2c/devices/i2c-3/new_device

  // 删除一个i2c_client
  # echo 0x50 > /sys/bus/i2c/devices/i2c-3/delete_device

​

​
