07_通用驱动i2c-dev分析

通用驱动i2c-dev分析​

参考资料：

  • Linux驱动程序: drivers/i2c/i2c-dev.c
  • I2C-Tools-4.2: https://mirrors.edge.kernel.org/pub/software/utils/i2c-tools/
  • AT24cxx.pdf

1. 回顾字符设备驱动程序​

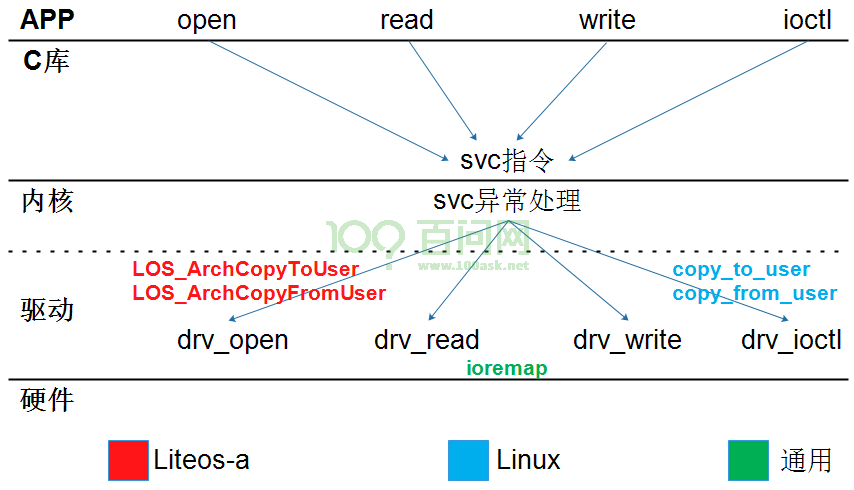

image-20210226154141671

怎么编写字符设备驱动程序？

  • 确定主设备号
  • 创建file_operations结构体
    • 在里面填充drv_open/drv_read/drv_ioctl等函数
  • 注册file_operations结构体
    • register_chrdev(major, &fops, name)
  • 谁调用register_chrdev？在入口函数调用
  • 有入口自然就有出口
    • 在出口函数unregister_chrdev
  • 辅助函数(帮助系统自动创建设备节点)
    • class_create
    • device_create

2. i2c-dev.c注册过程分析​

2.1 register_chrdev的内部实现​

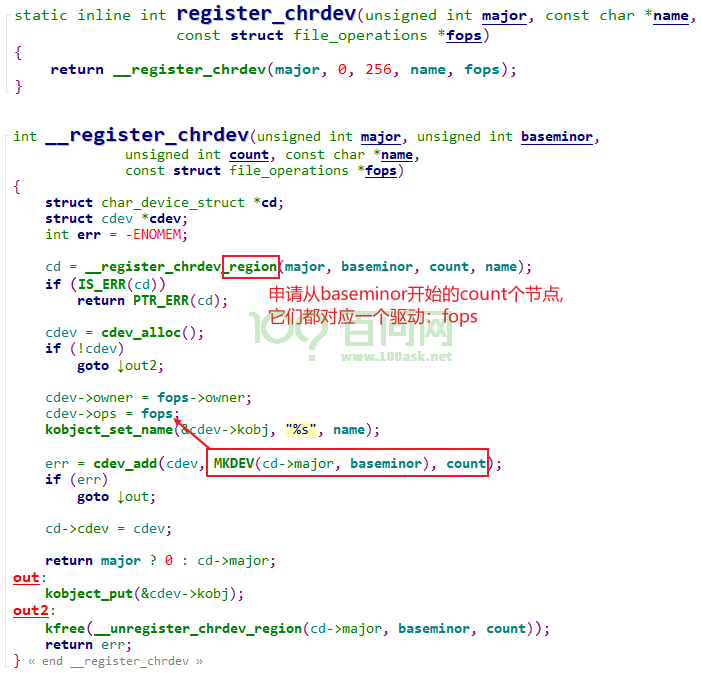

image-20210226163844390

2.2 i2c-dev驱动的注册过程​

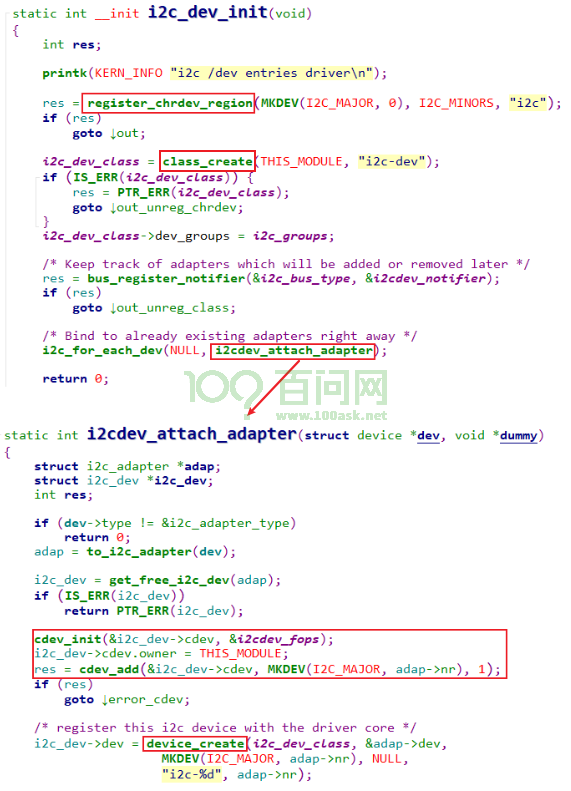

image-20210226164128588

3. file_operations函数分析​

i2c-dev.c的核心：

static const struct file_operations i2cdev_fops = {
	.owner		= THIS_MODULE,
	.llseek		= no_llseek,
	.read		= i2cdev_read,
	.write		= i2cdev_write,
	.unlocked_ioctl	= i2cdev_ioctl,
	.compat_ioctl	= compat_i2cdev_ioctl,
	.open		= i2cdev_open,
	.release	= i2cdev_release,
};

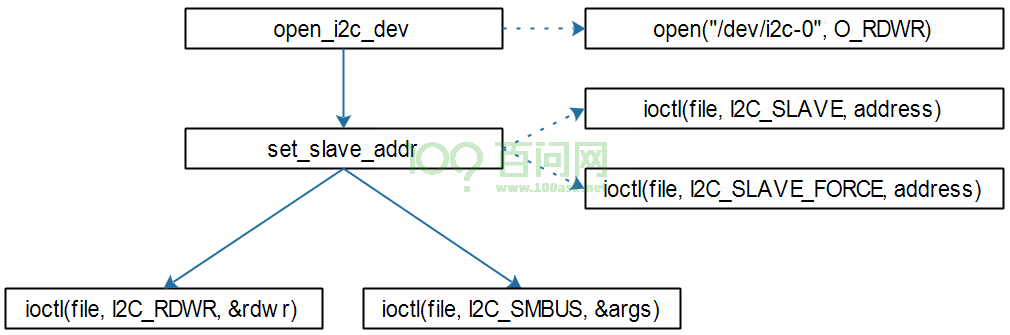

主要的系统调用：open, ioctl： image-20210226165250492

要理解这些接口，记住一句话：APP通过I2C Controller与I2C Device传输数据。

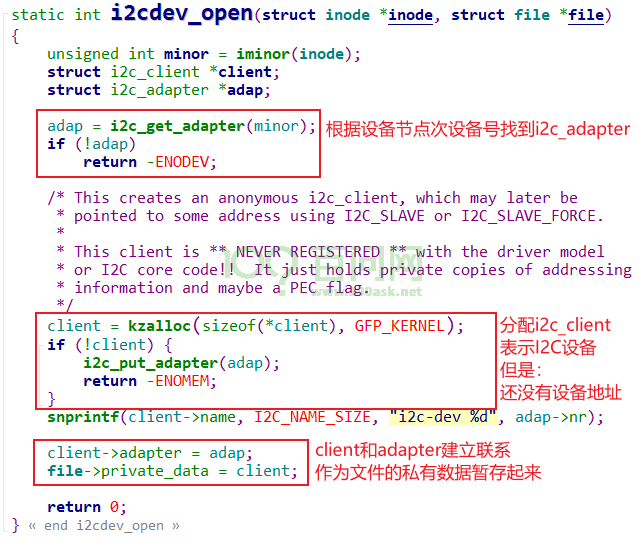

3.1 i2cdev_open​

image-20210226170350844

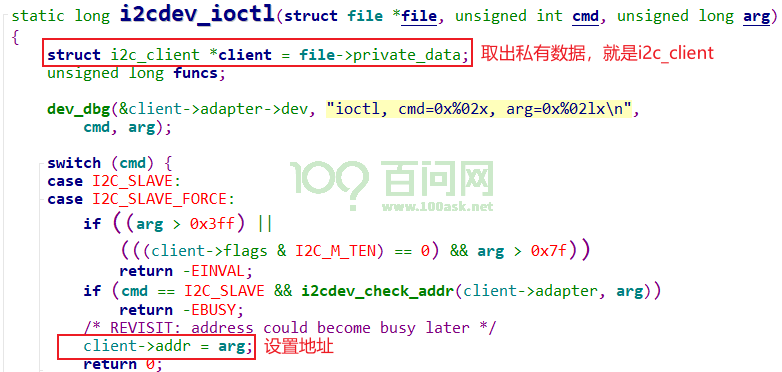

3.2 i2cdev_ioctl: I2C_SLAVE/I2C_SLAVE_FORCE​

image-20210226172800990

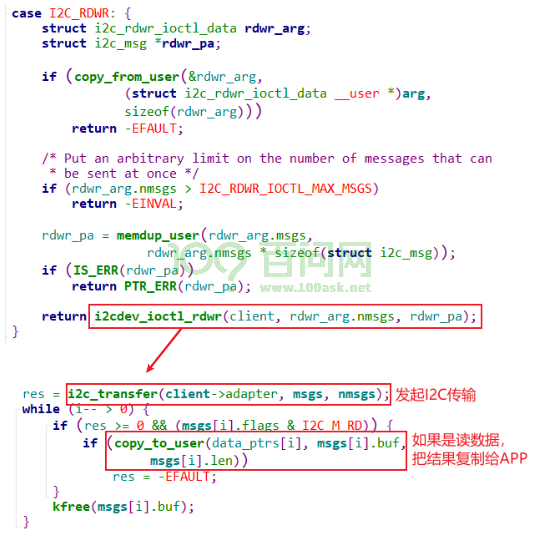

3.3 i2cdev_ioctl: I2C_RDWR​

image-20210226173625871

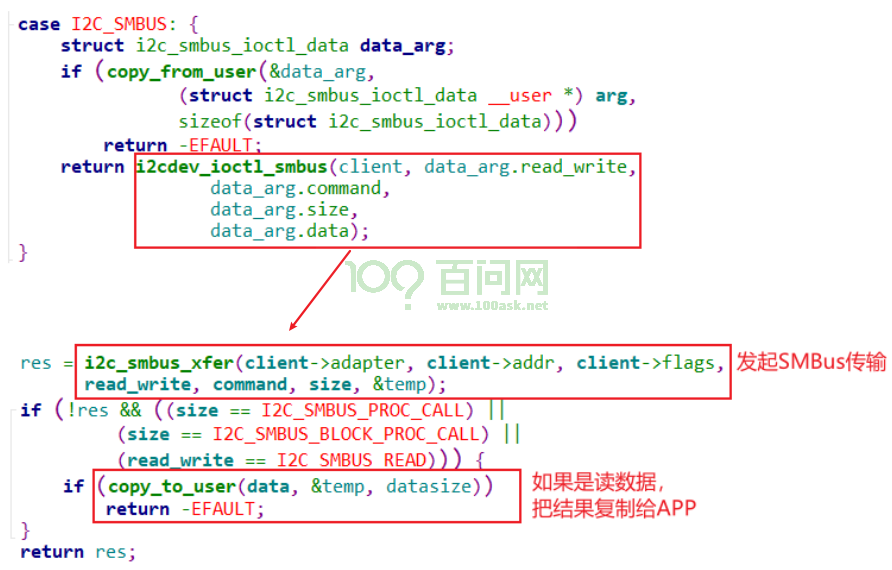

3.4 i2cdev_ioctl: I2C_SMBUS​

image-20210226173952800

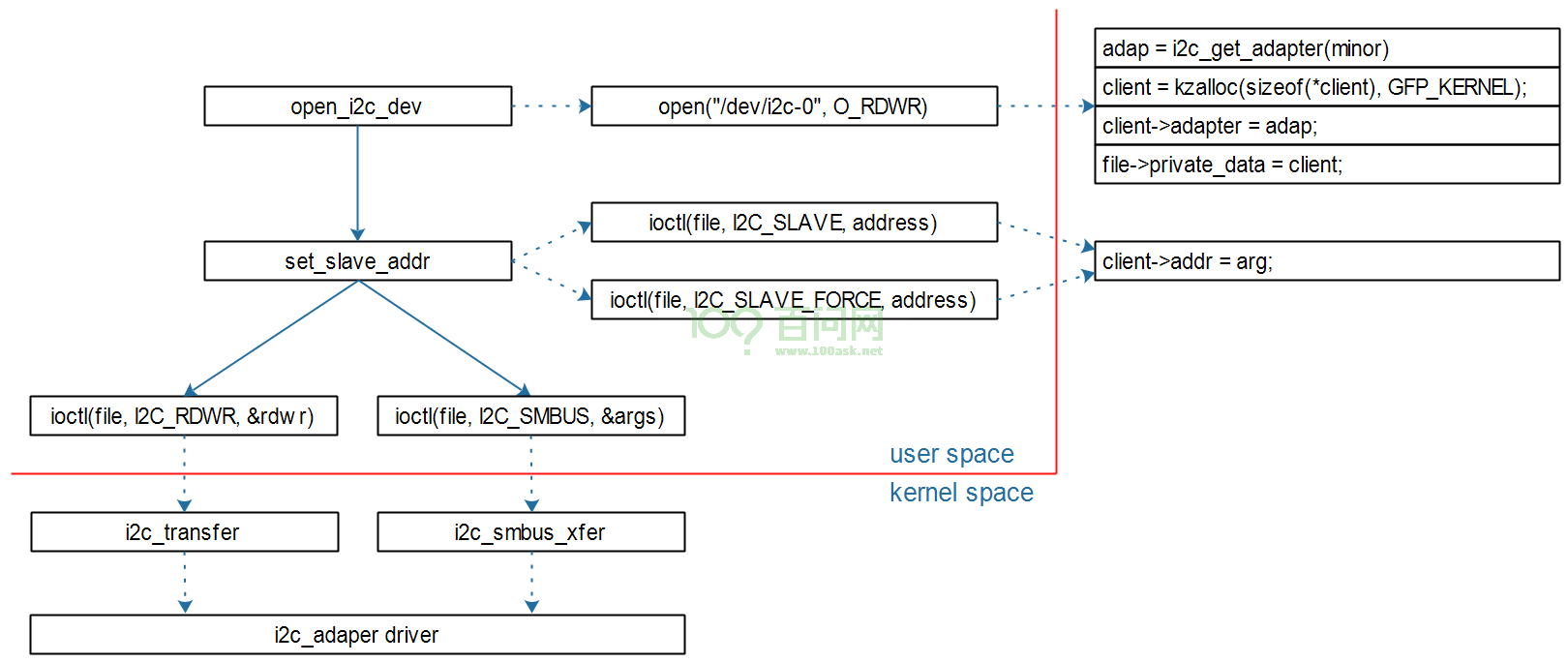

3.5 总结​

image-20210226175142066
