参考资料：

• Linux内核文档:

  • Linux-4.9.88/Documentation/devicetree/bindings/i2c/i2c-gpio.txt
  • Linux-5.4/Documentation/devicetree/bindings/i2c/i2c-gpio.yaml

• Linux内核驱动程序：使用GPIO模拟I2C

  • Linux-4.9.88/drivers/i2c/busses/i2c-gpio.c
  • Linux-5.4/drivers/i2c/busses/i2c-gpio.c

• Linux内核真正的I2C控制器驱动程序

  • IMX6ULL: Linux-4.9.88/drivers/i2c/busses/i2c-imx.c
  • STM32MP157: Linux-5.4/drivers/i2c/busses/i2c-stm32f7.c

• 本节视频的代码在GIT仓库里

  • IMX6ULL：doc_and_source_for_drivers/IMX6ULL/source/04_I2C/05_i2c_adapter_framework
  • STM32MP157：doc_and_source_for_drivers/STM32MP157/source/A7/04_I2C/05_i2c_adapter_framework

1. 回顾

1.1 2C驱动程序的层次

1.2 I2C总线-设备-驱动模型

2. I2C_Adapter驱动框架

2.1 核心的结构体

1. i2c_adapter

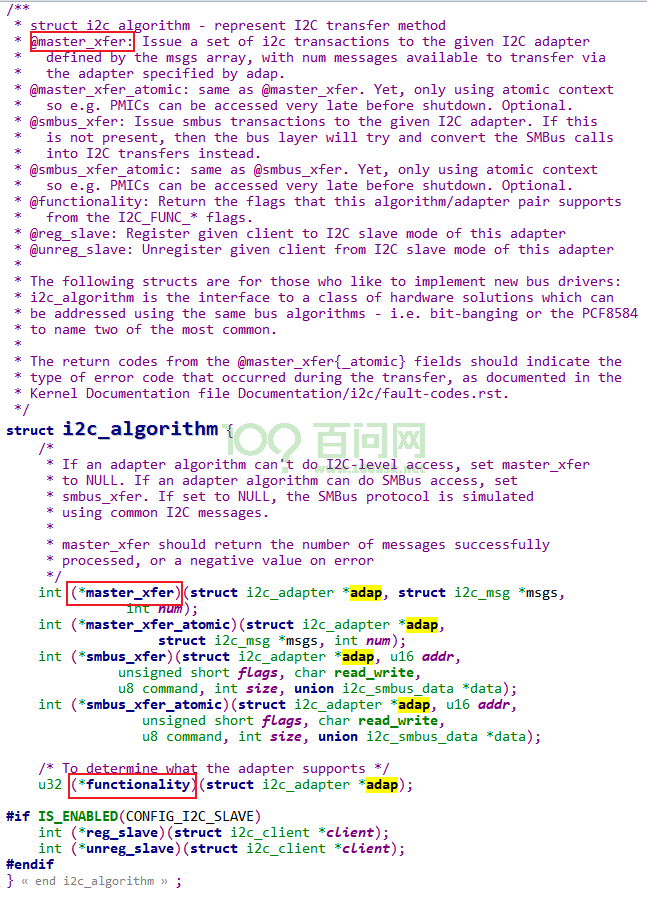

2. i2c_algorithm

• master_xfer：这是最重要的函数，它实现了一般的I2C传输，用来传输一个或多个i2c_msg

• master_xfer_atomic：

  • 可选的函数，功能跟master_xfer一样，在atomic context环境下使用
  • 比如在关机之前、所有中断都关闭的情况下，用来访问电源管理芯片

• smbus_xfer：实现SMBus传输，如果不提供这个函数，SMBus传输会使用master_xfer来模拟

• smbus_xfer_atomic：

  • 可选的函数，功能跟smbus_xfer一样，在atomic context环境下使用
  • 比如在关机之前、所有中断都关闭的情况下，用来访问电源管理芯片

• functionality：返回所支持的flags：各类I2C_FUNC_*

• reg_slave/unreg_slave：

  • 有些I2C Adapter也可工作与Slave模式，用来实现或模拟一个I2C设备

• reg_slave就是让把一个i2c_client注册到I2C Adapter，换句话说就是让这个I2C Adapter模拟该i2c_client

  • unreg_slave：反注册

2.2 驱动程序框架

分配、设置、注册一个i2c_adpater结构体：

• i2c_adpater的核心是i2c_algorithm
• i2c_algorithm的核心是master_xfer函数

1. 所涉及的函数

• 分配

  struct i2c_adpater *adap = kzalloc(sizeof(struct i2c_adpater), GFP_KERNEL);

• 设置

  adap->owner = THIS_MODULE;
  adap->algo = &stm32f7_i2c_algo;

• 注册：i2c_add_adapter/i2c_add_numbered_adapter

  ret = i2c_add_adapter(adap);          // 不管adap->nr原来是什么，都动态设置adap->nr
  ret = i2c_add_numbered_adapter(adap); // 如果adap->nr == -1 则动态分配nr; 否则使用该nr

• 反注册

  i2c_del_adapter(adap);

2. i2c_algorithm示例

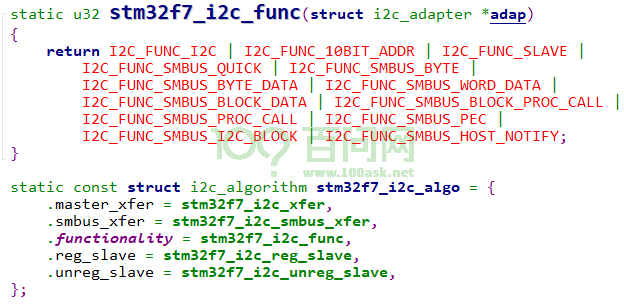

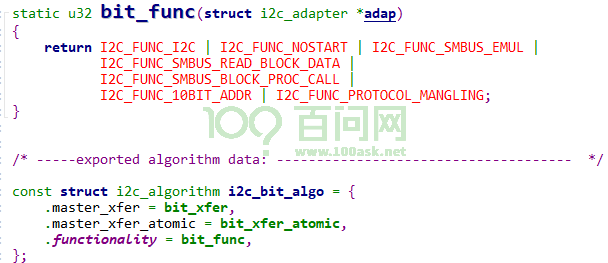

• Linux-5.4中使用GPIO模拟I2C

• Linux-5.4中STM32F157的I2C驱动

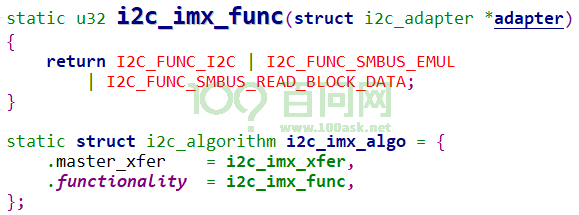

• Linux-4.9.88中IMX6ULL的I2C驱动

3. 编写一个框架程序

3.1 设备树

在设备树里构造I2C Bus节点：

	i2c-bus-virtual {
		 compatible = "100ask,i2c-bus-virtual";
	};

3.2 platform_driver

分配、设置、注册platform_driver结构体。

核心是probe函数，它要做这几件事：

• 根据设备树信息设置硬件(引脚、时钟等)
• 分配、设置、注册i2c_apdater

3.3 i2c_apdater

i2c_apdater核心是master_xfer函数，它的实现取决于硬件，大概代码如下：

static int xxx_master_xfer(struct i2c_adapter *adapter,
						struct i2c_msg *msgs, int num)
{
    for (i = 0; i < num; i++) {
        struct i2c_msg *msg = msgs[i];
        {
        	// 1. 发出S信号: 设置寄存器发出S信号
            CTLREG = S;

            // 2. 根据Flag发出设备地址和R/W位: 把这8位数据写入某个DATAREG即可发出信号
            //    判断是否有ACK

            if (!ACK)
                return ERROR;
            else {
	            // 3. read / write
	            if (read) {
                    STATUS = XXX; // 这决定读到一个数据后是否发出ACK给对方
                    val = DATAREG; // 这会发起I2C读操作
                } else if(write) {
                    DATAREG = val; // 这会发起I2C写操作
                    val = STATUS;  // 判断是否收到ACK
                    if (!ACK)
                        return ERROR;
                }
            }
            // 4. 发出P信号
            CTLREG = P;
        }
    }

    return i;
}
