07_使用libusb读取鼠标数据

参考资料：

• libusb API接口：https://libusb.sourceforge.io/api-1.0/

• libusb 示例：https://github.com/libusb/libusb/tree/master/examples

• HID规范：https://www.usb.org/sites/default/files/hid1_11.pdf (文件已经下载放在GIT仓库)

• 文档：USB Human Interface Devices, https://wiki.osdev.org/USB_Human_Interface_Devices

1. HID协议

HID: Human Interface Devices, 人类用来跟计算机交互的设备。就是鼠标、键盘、游戏手柄等设备。 对于USB接口的HID设备，有一套协议。

1.1 描述符

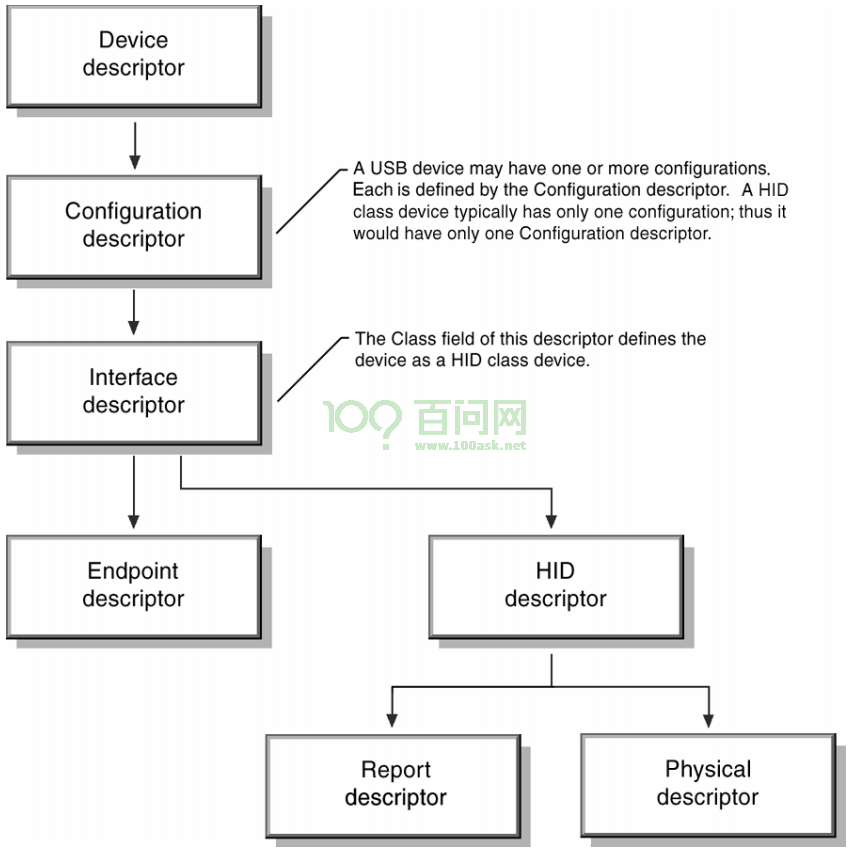

HID设备有如下描述符：

• HID设备的"设备描述符"并无实际意义，没有使用"设备描述符"来表示自己是HID设备。
• HID设备只有一个配置，所以只有一个配置描述符
• 接口描述符
  • bInterfaceClass为3，表示它是HID设备
  • bInterfaceSubClass是0或1，1表示它支持"Boot Interface"(表示PC的BIOS能识别、使用它)，0表示必须等操作系统启动后通过驱动程序来使用它。
  • bInterfaceProtocol：0-None, 1-键盘, 2-鼠标

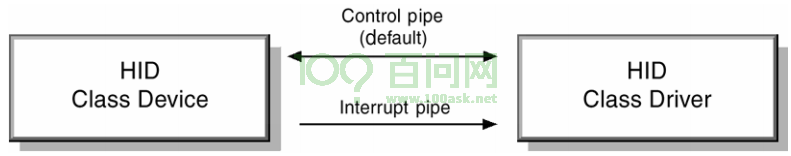

• 端点描述符：HID设备有一个控制端点、一个中断端点

对于鼠标，HOST可以通过中断端点读到数据。

1.2 数据格式

1.2.1 键盘

通过中断传输可以读到键盘数据，它是8字节的数据，格式如下：

偏移	大小	描述
0	1字节	"Modifier keys status"，就是ctrl、alt、shift等按键的状态
1	1字节	保留
2	1字节	第1个按键的键值
3	1字节	第2个按键的键值
4	1字节	第3个按键的键值
5	1字节	第4个按键的键值
6	1字节	第5个按键的键值
7	1字节	第6个按键的键值

第0个字节中每一位都表示一个按键的状态，某位等于1时，表示对应的按键被按下，格式如下：

位	长度	描述
0	1	Left Ctrl
1	1	Left Shift
2	1	Left Alt
3	1	Left GUI(Windows/Super key)
4	1	Right Ctrl
5	1	Right Shift
6	1	Right Alt
7	1	Right GUI(Windows/Super key)

读到的键盘数据里有6个按键值，每个按键值都是8位的数据。如果某个按键值不等于0，就表示某个按键被按下了。 按键值跟按键的对应关系，请看后面的《1.2.4 扫描码》。

示例：按键"A"、"B"、"C"、"X"的按键值分别是4、5、6、0x1B。

按下了"A"，USB键盘上报的数据为：

00 00 04 00 00 00 00 00

松开"A"，USB键盘上报的数据为：

00 00 00 00 00 00 00 00

按下"A"、"B"，USB键盘上报的数据为：

00 00 04 05 00 00 00 00

保持"A"、"B"不松开，继续按下"C"，USB键盘上报的数据为：

00 00 04 05 06 00 00 00

松开"A"，但是保持"B"、"C"不松开，USB键盘上报的数据为：

00 00 05 06 00 00 00 00

USB键盘上报的数据里，哪个按键先被按下，就先记录它的按键值。在上面的例子里，"A"松开后只有"B"、"C"这两个按键，"B"、"C"的按键值挪到了前面。

按下"Left shift"、并且按下"X"，USB键盘上报的数据为：

02 00 1B 00 00 00 00 00

USB键盘只能上报6个按键值，如果有超过6个按键被按下，那么它讲上报"phantom condition"(6个按键值都是1)，但是"Modifier keys status"还是有效的。比如"Right Shift"被按下，另外超过6个的按键也被按下时，USB键盘上报的数据为：

20 00 01 01 01 01 01 01

1.2.2 LED

我们还可控制键盘的LED，需要发出一个控制传输请求：SetReport ，使用这个请求发送一个字节的数据。

这个字节的数据格式如下，某位为1时，会点亮相应的LED：

位	长度	描述
0	1	Num Lock
1	1	Caps Lock
2	1	Scroll Lock
3	1	Compose
4	1	Kana
5	1	保留，写为0

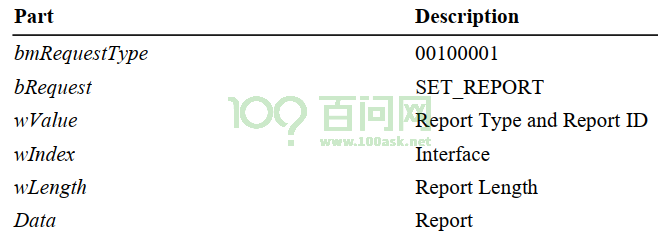

发出的SetReport，是一个控制传输的"setup packet"，格式如下：

以libusb的函数描述它的参数，如下：

int LIBUSB_CALL libusb_control_transfer(libusb_device_handle *dev_handle,
	uint8_t request_type, uint8_t bRequest, uint16_t wValue, uint16_t wIndex,
	unsigned char *data, uint16_t wLength, unsigned int timeout);

/* 示例代码 */
unsigned char data = (1<<1); /* 点亮Caps Lock */
uint16_t wValue = (0x02<<8)|0; // 0x02: 发给设备, 0: report ID
uint16_t wIndex = 0; // 一般是0, the interface number of the USB keyboard
libusb_control_transfer(dev_handle, 0x21, 0x09, wValue, wIndex, &data, 1, timeout);

1.2.3 鼠标

通过中断传输可以读到鼠标数据，它是8字节的数据，格式如下：

偏移	大小	描述
0	1字节
1	1字节	按键状态
2	2字节	X位移
4	2字节	Y位移
6	1字节或2字节	滚轮

按键状态里，每一位对应鼠标的一个按键，等1时表示对应按键被点击了，格式如下：

位	长度	描述
0	1	鼠标的左键
1	1	鼠标的右键
2	1	鼠标的中间键
3	5	保留，设备自己定义<br />bit3: 鼠标的侧边按键<br />bit4:

X位移、Y位移都是8位的有符号数。对于X位移，负数表示鼠标向左移动，正数表示鼠标向右移动，移动的幅度就使用这个8位数据表示。对于Y位移，负数表示鼠标向上移动，正数表示鼠标向下移动，移动的幅度就使用这个8位数据表示。

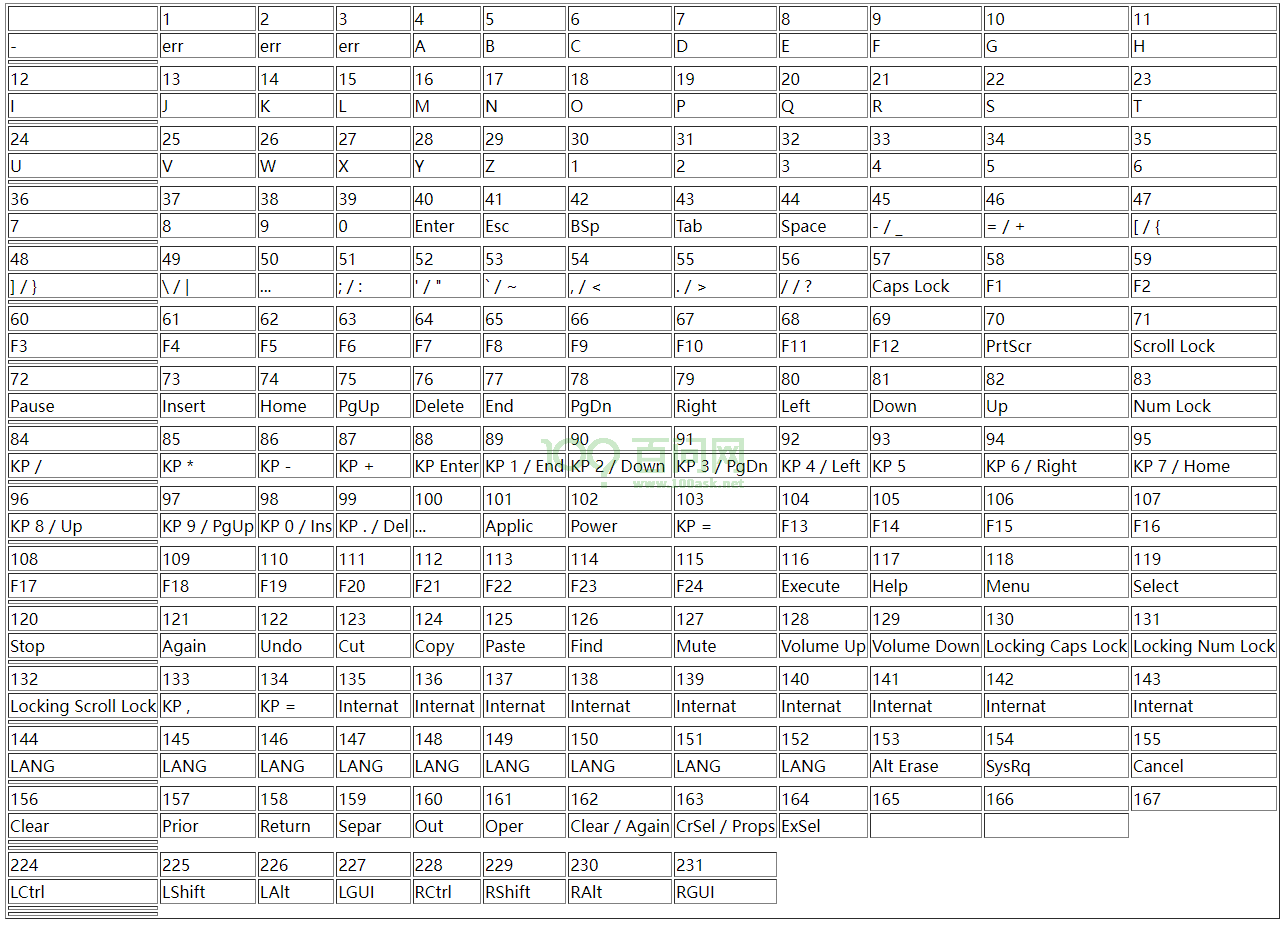

1.2.4 扫描码

USB规范里为每个按键定义了16位的按键值，注意：它是16位的，但是USB键盘只使用8位表示按键值。所以有些按键需要通过"Modifier keys status"来确定。比如"Left Ctrl"的按键值是224，这无法通过8位数据来表示，在USB键盘上报的数据里，使用第0字节的bit4来表示。

2. 使用同步接口读取鼠标数据

源码在GIT仓库如下位置：

2.1 编写源码

#include <errno.h>
#include <signal.h>
#include <stdio.h>
#include <stdlib.h>
#include <string.h>

#include <libusb-1.0/libusb.h>

int main(int argc, char **argv)
{
    int err;
    libusb_device *dev, **devs;
    int num_devices;
    int endpoint;
    int interface_num;
    int found = 0;
    int transferred;
    int count = 0;
    unsigned char buffer[16];
    struct libusb_config_descriptor *config_desc;
    struct libusb_device_handle *dev_handle = NULL;

    /* libusb_init */

    err = libusb_init(NULL);
    if (err < 0) {
        fprintf(stderr, "failed to initialise libusb %d - %s\n", err, libusb_strerror(err));
        exit(1);
    }

    /* get device list */
    if ((num_devices = libusb_get_device_list(NULL, &devs)) < 0) {
        fprintf(stderr, "libusb_get_device_list() failed\n");
        libusb_exit(NULL);
        exit(1);
    }
    fprintf(stdout, "libusb_get_device_list() ok\n");

    /* for each device, get config descriptor */
    for (int i = 0; i < num_devices; i++) {
        dev = devs[i];

        /* parse interface descriptor, find usb mouse */
        err = libusb_get_config_descriptor(dev, 0, &config_desc);
        if (err) {
            fprintf(stderr, "could not get configuration descriptor\n");
            continue;
        }
        fprintf(stdout, "libusb_get_config_descriptor() ok\n");

        for (int interface = 0; interface < config_desc->bNumInterfaces; interface++) {
            const struct libusb_interface_descriptor *intf_desc = &config_desc->interface[interface].altsetting[0];
            interface_num = intf_desc->bInterfaceNumber;

            if (intf_desc->bInterfaceClass != 3 || intf_desc->bInterfaceProtocol != 2)
                continue;
            else
            {
                /* 找到了USB鼠标 */
                fprintf(stdout, "find usb mouse ok\n");
                for (int ep = 0; ep < intf_desc->bNumEndpoints; ep++)
                {
                    if ((intf_desc->endpoint[ep].bmAttributes & 3) == LIBUSB_TRANSFER_TYPE_INTERRUPT ||
                            (intf_desc->endpoint[ep].bEndpointAddress & 0x80) == LIBUSB_ENDPOINT_IN) {
                        /* 找到了输入的中断端点 */
                        fprintf(stdout, "find in int endpoint\n");
                        endpoint = intf_desc->endpoint[ep].bEndpointAddress;
                        found = 1;
                        break;
                    }

                }
            }

            if (found)
                break;
        }

        libusb_free_config_descriptor(config_desc);

        if (found)
            break;
    }

    if (!found)
    {
        /* free device list */
        libusb_free_device_list(devs, 1);
        libusb_exit(NULL);
        exit(1);
    }

    if (found)
    {
        /* libusb_open */
        err = libusb_open(dev, &dev_handle);
        if (err)
        {
            fprintf(stderr, "failed to open usb mouse\n");
            exit(1);
        }
        fprintf(stdout, "libusb_open ok\n");
    }

    /* free device list */
    libusb_free_device_list(devs, 1);

    /* claim interface */
    libusb_set_auto_detach_kernel_driver(dev_handle, 1);
    err = libusb_claim_interface(dev_handle, interface_num);
    if (err)
    {
        fprintf(stderr, "failed to libusb_claim_interface\n");
        exit(1);
    }
    fprintf(stdout, "libusb_claim_interface ok\n");

    /* libusb_interrupt_transfer */
    while (1)
    {
        err = libusb_interrupt_transfer(dev_handle, endpoint, buffer, 16, &transferred, 5000);
        if (!err) {
            /* parser data */
            printf("%04d datas: ", count++);
            for (int i = 0; i < transferred; i++)
            {
                printf("%02x ", buffer[i]);
            }
            printf("\n");
        } else if (err == LIBUSB_ERROR_TIMEOUT){
            fprintf(stderr, "libusb_interrupt_transfer timout\n");
        } else {
            fprintf(stderr, "libusb_interrupt_transfer err : %d\n", err);
            //exit(1);
        }

    }

    /* libusb_close */
    libusb_release_interface(dev_handle, interface_num);
    libusb_close(dev_handle);
    libusb_exit(NULL);
}

2.2 上机实验

2.2.1 在Ubuntu上实验

// 1. 安装开发包
$ sudo apt install libusb-1.0-0-dev

// 2. 修改源码，包含libusb.h 头文件时用如下代码
#include <libusb-1.0/libusb.h>

// 3. 编译程序指定库
gcc -o readmouse readmouse.c -lusb-1.0

2.2.2 在IMX6ULL开发板上实验

• 交叉编译libusb

  sudo apt-get install libtool

  unzip libusb-1.0.26.zip
  cd libusb-1.0.26
  ./autogen.sh

  ./configure --host=arm-buildroot-linux-gnueabihf --prefix=$PWD/tmp

  make

  make install

  ls tmp/
  include  lib


• 安装库、头文件到工具链的目录里

  libusb-1.0.26/tmp/lib$ cp * -rfd /home/book/100ask_imx6ull-sdk/ToolChain/arm-buildroot-linux-gnueabihf_sdk-buildroot/arm-buildroot-linux-gnueabihf/sysroot/usr/lib/

  libusb-1.0.26/tmp/include$ cp libusb-1.0 -rf /home/book/100ask_imx6ull-sdk/ToolChain/arm-buildroot-linux-gnueabihf_sdk-buildroot/arm-buildroot-linux-gnueabihf/sysroot/usr/include/

• 交叉编译app

  arm-buildroot-linux-gnueabihf-gcc -o  readmouse.c -lusb-1.0

• 在开发板上插入USB鼠标，执行命令

  ./readmouse

2.2.3 在STM32MP157开发板上实验

• STM32MP157的工具链里已经含有libusb，所以无需交叉编译、安装libusb

• 交叉编译app

  arm-buildroot-linux-gnueabihf-gcc -o readmouse readmouse.c -lusb-1.0

• 在开发板上插入USB鼠标，执行命令

  ./readmouse

3. 使用异步接口读取鼠标数据

源码在GIT仓库如下位置：

3.1 编写源码

#include <errno.h>
#include <signal.h>
#include <stdio.h>
#include <stdlib.h>
#include <string.h>

#include <libusb-1.0/libusb.h>

struct usb_mouse {
    struct libusb_device_handle *handle;
    int interface;
    int endpoint;
    unsigned char buf[16];
    int transferred;
    struct libusb_transfer *transfer;
    struct usb_mouse *next;
};

static struct usb_mouse *usb_mouse_list;


void free_usb_mouses(struct usb_mouse *usb_mouse_list)
{
    struct usb_mouse *pnext;
    while (usb_mouse_list)
    {
        pnext = usb_mouse_list->next;
        free(usb_mouse_list);
        usb_mouse_list = pnext;
    }
}


/*  */
int get_usb_mouses(libusb_device **devs, int num_devices, struct usb_mouse **usb_mouse_list)
{
    int err;
    libusb_device *dev;
    int endpoint;
    int interface_num;
    struct libusb_config_descriptor *config_desc;
    struct libusb_device_handle *dev_handle = NULL;
    struct usb_mouse *pmouse;
    struct usb_mouse *list = NULL;
    int mouse_cnt = 0;

    /* for each device, get config descriptor */
    for (int i = 0; i < num_devices; i++) {
        dev = devs[i];

        /* parse interface descriptor, find usb mouse */
        err = libusb_get_config_descriptor(dev, 0, &config_desc);
        if (err) {
            fprintf(stderr, "could not get configuration descriptor\n");
            continue;
        }
        fprintf(stdout, "libusb_get_config_descriptor() ok\n");

        for (int interface = 0; interface < config_desc->bNumInterfaces; interface++) {
            const struct libusb_interface_descriptor *intf_desc = &config_desc->interface[interface].altsetting[0];
            interface_num = intf_desc->bInterfaceNumber;

            if (intf_desc->bInterfaceClass != 3 || intf_desc->bInterfaceProtocol != 2)
                continue;
            else
            {
                /* 找到了USB鼠标 */
                fprintf(stdout, "find usb mouse ok\n");
                for (int ep = 0; ep < intf_desc->bNumEndpoints; ep++)
                {
                    if ((intf_desc->endpoint[ep].bmAttributes & 3) == LIBUSB_TRANSFER_TYPE_INTERRUPT ||
                            (intf_desc->endpoint[ep].bEndpointAddress & 0x80) == LIBUSB_ENDPOINT_IN) {
                        /* 找到了输入的中断端点 */
                        fprintf(stdout, "find in int endpoint\n");
                        endpoint = intf_desc->endpoint[ep].bEndpointAddress;

                        /* libusb_open */
                        err = libusb_open(dev, &dev_handle);
                        if (err)
                        {
                            fprintf(stderr, "failed to open usb mouse\n");
                            return -1;
                        }
                        fprintf(stdout, "libusb_open ok\n");

                        /* 记录下来: 放入链表 */
                        pmouse = malloc(sizeof(struct usb_mouse));
                        if (!pmouse)
                        {
                            fprintf(stderr, "can not malloc\n");
                            return -1;
                        }
                        pmouse->endpoint  = endpoint;
                        pmouse->interface = interface_num;
                        pmouse->handle    = dev_handle;
                        pmouse->next      = NULL;

                        if (!list)
                            list = pmouse;
                        else
                        {
                            pmouse->next = list;
                            list = pmouse;
                        }
                        mouse_cnt++;
                        break;
                    }

                }
            }

        }

        libusb_free_config_descriptor(config_desc);
    }

    *usb_mouse_list = list;
    return mouse_cnt;
}


static void mouse_irq(struct libusb_transfer *transfer)
{
    static int count = 0;
    if (transfer->status == LIBUSB_TRANSFER_COMPLETED)
    {
        /* parser data */
        printf("%04d datas: ", count++);
        for (int i = 0; i < transfer->actual_length; i++)
        {
            printf("%02x ", transfer->buffer[i]);
        }
        printf("\n");

    }

    if (libusb_submit_transfer(transfer) < 0)
    {
        fprintf(stderr, "libusb_submit_transfer err\n");
    }
}

int main(int argc, char **argv)
{
    int err;
    libusb_device **devs;
    int num_devices, num_mouse;
    struct usb_mouse *pmouse;

    /* libusb_init */

    err = libusb_init(NULL);
    if (err < 0) {
        fprintf(stderr, "failed to initialise libusb %d - %s\n", err, libusb_strerror(err));
        exit(1);
    }

    /* get device list */
    if ((num_devices = libusb_get_device_list(NULL, &devs)) < 0) {
        fprintf(stderr, "libusb_get_device_list() failed\n");
        libusb_exit(NULL);
        exit(1);
    }
    fprintf(stdout, "libusb_get_device_list() ok\n");

    /* get usb mouse */
    num_mouse = get_usb_mouses(devs, num_devices, &usb_mouse_list);

    if (num_mouse <= 0)
    {
        /* free device list */
        libusb_free_device_list(devs, 1);
        libusb_exit(NULL);
        exit(1);
    }
    fprintf(stdout, "get %d mouses\n", num_mouse);

    /* free device list */
    libusb_free_device_list(devs, 1);

    /* claim interface */
    pmouse = usb_mouse_list;
    while (pmouse)
    {
        libusb_set_auto_detach_kernel_driver(pmouse->handle, 1);
        err = libusb_claim_interface(pmouse->handle, pmouse->interface);
        if (err)
        {
            fprintf(stderr, "failed to libusb_claim_interface\n");
            exit(1);
        }
        pmouse = pmouse->next;
    }
    fprintf(stdout, "libusb_claim_interface ok\n");

    /* for each mouse, alloc transfer, fill transfer, submit transfer */
    pmouse = usb_mouse_list;
    while (pmouse)
    {
        /* alloc transfer */
        pmouse->transfer = libusb_alloc_transfer(0);

        /* fill transfer */
        libusb_fill_interrupt_transfer(pmouse->transfer, pmouse->handle, pmouse->endpoint, pmouse->buf,
            sizeof(pmouse->buf), mouse_irq, pmouse, 0);

        /* submit transfer */
        libusb_submit_transfer(pmouse->transfer);

        pmouse = pmouse->next;
    }

    /* handle events */
    while (1) {
        struct timeval tv = { 5, 0 };
        int r;

        r = libusb_handle_events_timeout(NULL, &tv);
        if (r < 0) {
            fprintf(stderr, "libusb_handle_events_timeout err\n");
            break;
        }
    }


    /* libusb_close */
    pmouse = usb_mouse_list;
    while (pmouse)
    {
        libusb_release_interface(pmouse->handle, pmouse->interface);
        libusb_close(pmouse->handle);
        pmouse = pmouse->next;
    }

    free_usb_mouses(usb_mouse_list);

    libusb_exit(NULL);
}

3.2 在开发板上实验
