14_configfs的使用与内部机制

参考资料：

  • 内核文档：
    • Documentation/filesystems/configfs/configfs.txt
    • Documentation/usb/gadget_configfs.txt

1. 体验​

1.1 使用​

所有命令都是在开发板上执行。

  • 挂载configfs文件系统

    # modprobe libcomposite
    # mount -t configfs none /sys/kernel/config
    # ls /sys/kernel/config/
    usb_gadget

    #ls /sys/kernel/config/usb_gadget  // 一开始它是空目录

  • 创建目录

    # cd /sys/kernel/config/usb_gadget
    # mkdir test_serial
    # ls test_serial/ -l
    total 0
    -rw-r--r--    1 root     root          4096 Jan  1 03:20 UDC
    -rw-r--r--    1 root     root          4096 Jan  1 03:20 bDeviceClass
    -rw-r--r--    1 root     root          4096 Jan  1 03:20 bDeviceProtocol
    -rw-r--r--    1 root     root          4096 Jan  1 03:20 bDeviceSubClass
    -rw-r--r--    1 root     root          4096 Jan  1 03:20 bMaxPacketSize0
    -rw-r--r--    1 root     root          4096 Jan  1 03:20 bcdDevice
    -rw-r--r--    1 root     root          4096 Jan  1 03:20 bcdUSB
    drwxr-xr-x    2 root     root             0 Jan  1 01:49 configs
    drwxr-xr-x    2 root     root             0 Jan  1 01:49 functions
    -rw-r--r--    1 root     root          4096 Jan  1 03:20 idProduct
    -rw-r--r--    1 root     root          4096 Jan  1 03:20 idVendor
    drwxr-xr-x    2 root     root             0 Jan  1 01:49 os_desc
    drwxr-xr-x    2 root     root             0 Jan  1 01:49 strings

    创建目录后，里面就自动生成了很多文件、目录，比如：

    • idVendor：表示厂家ID，默认值是0
    • idProduct：表示产品ID，默认值是0

  • 设置设备描述符，比如设置厂家ID、产品ID，这是可选的

    echo "0x1234" > idVendor
    echo "0x5678" > idProduct

  • 创建配置：格式为"configs/<name>.<number>"，name可以取任意字符，number是配置编号

    mkdir configs/c.1

  • 创建功能(function、接口)：格式为"functions/<name>.<instance name>"，name对应function的名字，比如acm对应ACM功能，对应的驱动为usb_f_acm.ko；instance name可以取任意字符

    mkdir functions/acm.test1

  • 把配置和功能联系起来：ln -s functions/<name>.<instance name> configs/<name>.<number>

    ln -s functions/acm.test1  configs/c.1/

  • 使能Gadget(确定使用哪个USB Device Controller)：echo <udc name> > UDC 可用的UDC，可以在/sys/class/udc/*目录下查看

    echo ci_hdrc.0 &gt; UDC

1.2 清除​

  • 禁止Gadget

    echo "" &gt; UDC

  • 移除配置里的功能(Remove functions from configurations)： 命令：rm configs/<config name>.<number>/<function>

    rm  configs/c.1/acm.test1

  • 移除配置：rmdir configs/<config name>.<number>

    rmdir configs/c.1

  • 移除功能：rmdir functions/<name>.<instance name>

    rmdir functions/acm.test1

  • 移除Gadget

    rmdir test_serial

1.3 STM32MP157上的实验​

因为STM32MP157系统里已经使用的adb设备，要想模拟串口设备，需要先清除adb，命令如下：

cd /sys/kernel/config/usb_gadget/g1
echo "" &gt; UDC
rm configs/b.1/ffs.adb
rmdir configs/b.1/strings/0x409
rmdir configs/b.1
rmdir functions/ffs.adb
rm strings/0x409
cd ..
rmdir g1

清除后，就按照《1.1 使用》来操作，需要注意的是最后一步：

ls  /sys/class/udc/
49000000.usb-otg

echo 49000000.usb-otg &gt; UDC

2. 内部机制​

2.1 configfs和sysfs​

configfs和sysfs都是基于内存的虚拟文件系统，但是它们并不相同。

对于sysfs，当内核创建某个对象时，比如注册一个platform_drvier时，它就会被注册进sysfs里。它的属性就会在sysfs中出现：用户程序可以通过readdir、read函数读取这些属性，又是也可以通过write函数修改某些属性。重点在于：sysfs中的内容是在内核里创建、销毁，内核控制着sysfs的生命周期。可以认为sysfs就是这些内核对象的观察窗口。

对于configfs，当然也需要内核驱动程序的支撑。但是操作configfs的启动时用户程序：用户执行mkdir时会在内核里创建一个config_item对象，用户执行rmdir时会销毁这个内核对象。当执行mkdir创建目录时，这个config_item的属性就会出现在这个目录下。用户程序可以执行read、write操作读写这些属性。与sysfs的不同在于：configfs中目录、文件的生命周期由用户程序决定。

2.2 重要结构体​

挂载configfs文件系统后，在里面创建/删除目录、读写文件、建立链接文件，都会导致内核中相关函数被调用。

站在用户的角度来说，一个文件系统里面有目录、文件两种对象。在configfs的内核实现中，对应4个概念。从底往上看：

  • configfs_attribute、configfs_bin_attribute：对应文件

    • configfs_attribute对应的文件里含有的是可视化的字符串信息，它在内核里有一个结构体：

      	struct configfs_attribute &#123;
      		char                    *ca_name;
      		struct module           *ca_owner;
      		umode_t                  ca_mode;
      		ssize_t (*show)(struct config_item *, char *);
      		ssize_t (*store)(struct config_item *, const char *, size_t);
      	&#125;;

    • configfs_bin_attribute对应的文件里含有的是二进制信息，它在内核里有一个结构体：

      struct configfs_bin_attribute &#123;
      	struct configfs_attribute cb_attr;	/* std. attribute */
      	void *cb_private;			/* for user       */
      	size_t cb_max_size;			/* max core size  */
      	ssize_t (*read)(struct config_item *, void *, size_t);
      	ssize_t (*write)(struct config_item *, const void *, size_t);
      &#125;;

    • 读写文件时，会导致上述结构体里的show/store或者read/write函数被调用

    • 文件是位于某个目录的: config_item

  • config_item：configfs中的每个对象都是config_item，后面的config_group、subsystem本质上都属于特殊的config_item

    • config_group、subsystem，config_item都对应一个目录

    • 跟config_group、subsystem对比时，config_item这个目录下不再有目录

    • 在config_item目录下有属性文件，还可以创建链接文件

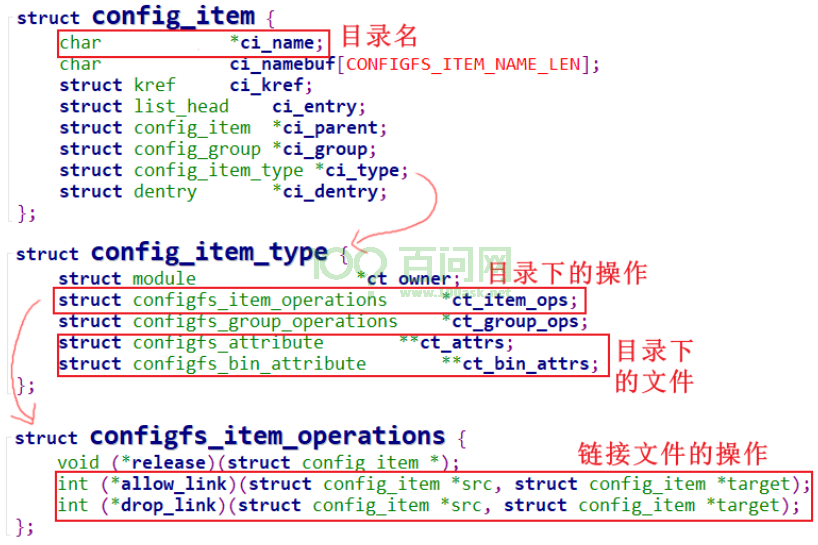

    • 链接文件的操作结构体是：config_item_type里的configs_item_operations

image-20230328101747270

  • config_group：它是特殊的config_item，它有对应一个目录

    • 普通的config_item：下面不再有子目录
    • config_group：下面还可以创建config_item或者config_group，即：下面可以再创建子目录

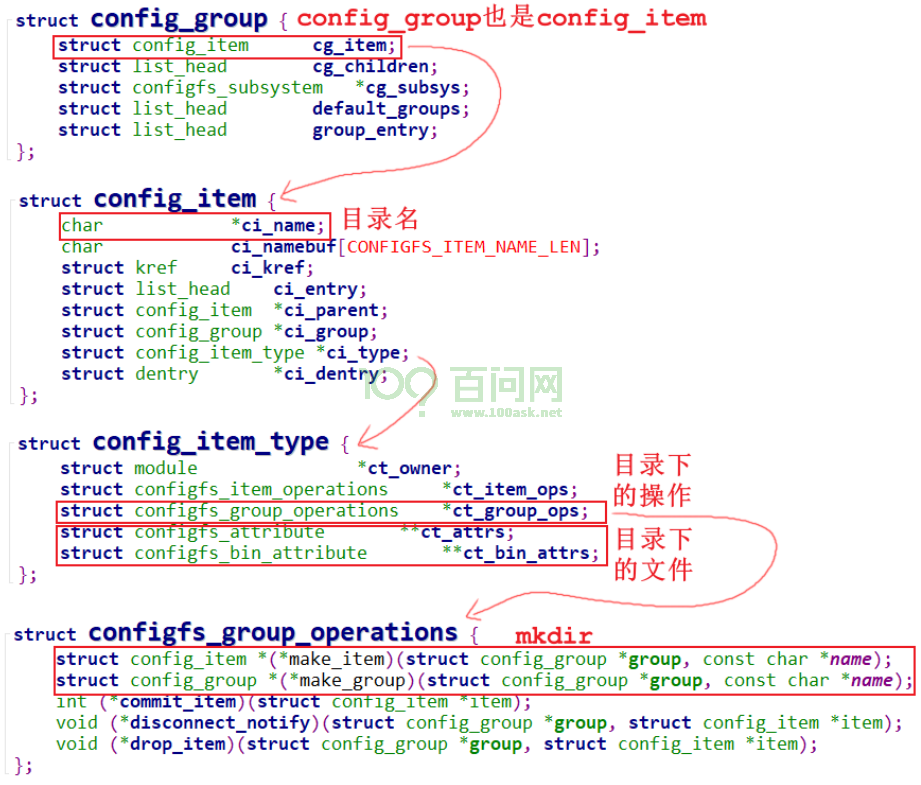

    • 在当前目录下操作子目录时，对应的操作结构体是：config_item_type里的configs_group_operations image-20230328103059600

  • subsystem：它是configfs文件系中的最顶层

    • 比如：/sys/kernel/config/usb_gadget、/sys/kernel/config/iio

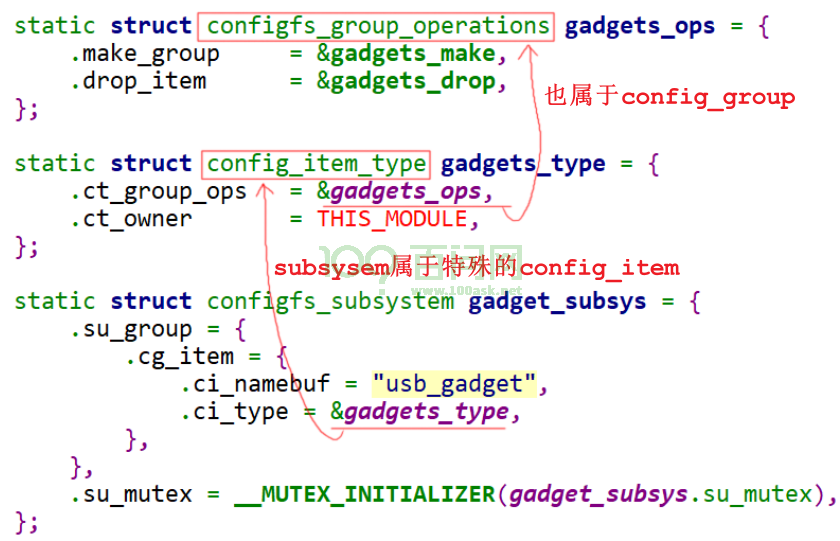

    • 在drivers/usb/gadget/configfs.c中调用configfs_register_subsystem(&amp;gadget_subsys)就会创建subsystem，它对应configfs文件系统中的顶层目录usb_gadget
    • subsystem也属于config_group image-20230328103329215

2.3 configfs使用流程​

跟legacy方法类比，要做的事情是一样的：

  • 创建usb_composite_dev
  • 设置设备描述符
  • 设置配置描述符
  • 添加接口（功能）

在视频里演示。
