09_使用spidev操作SPI_OLED模块

参考资料：

  • 内核驱动：drivers/spi/spidev.c

  • 内核提供的测试程序：tools/spi/spidev_fdx.c

  • 内核文档：Documentation/spi/spidev

  • OLEDC芯片手册：SPEC UG-2864TMBEG01 .pdf、SSD1306-Revision 1.1 (Charge Pump).pdf

  • 所参考的代码在另一个GIT仓库里：https://e.coding.net/weidongshan/01_all_series_quickstart.git

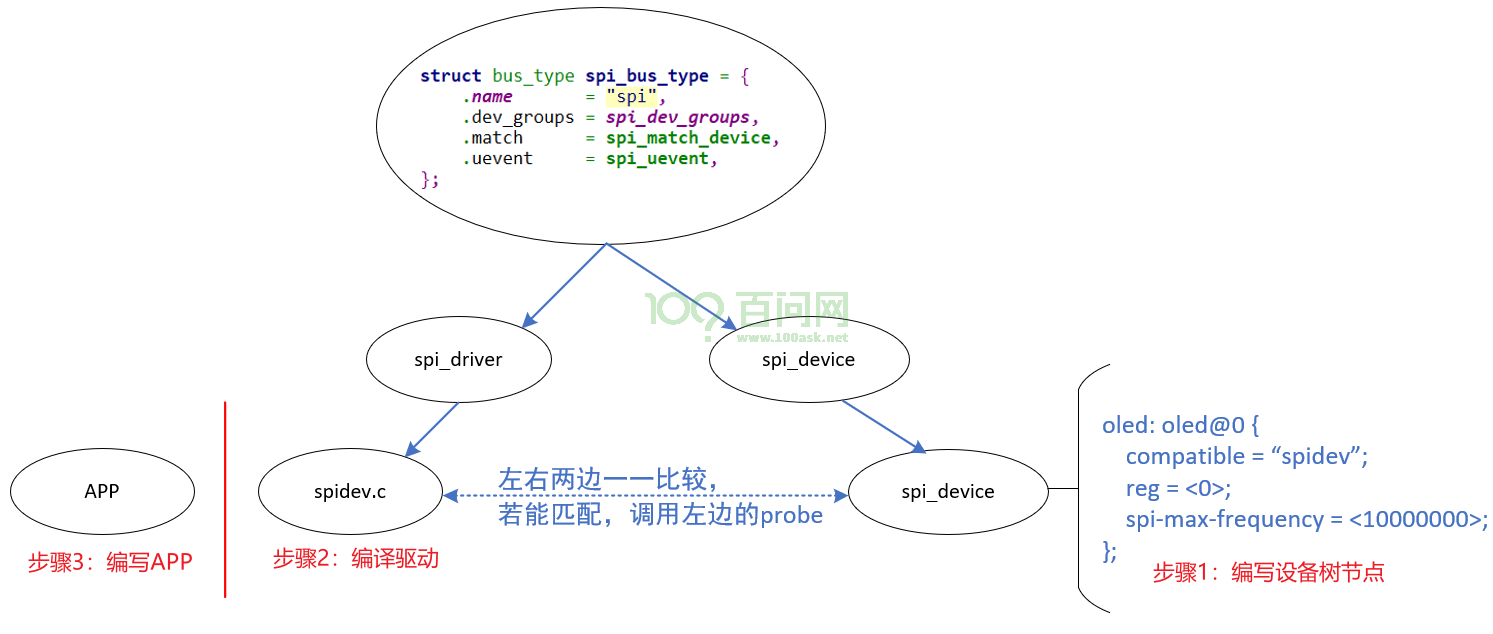

1. 要做的事情​

image-20220314163549210

2. 编写设备树​

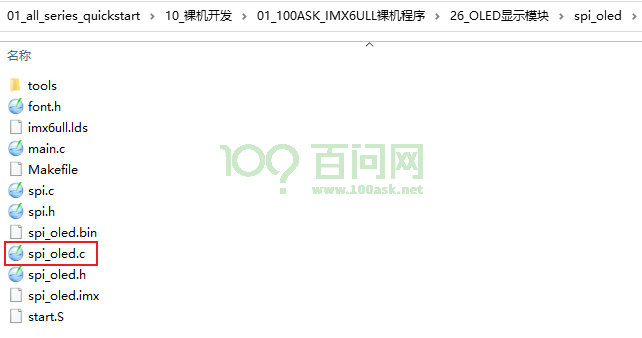

无论是使用IMX6ULL开发板还是STM32MP157开发板，都有类似的扩展板。把OLED模块接到扩展板的SPI_A插座上，如下：

image-20220314115446373

2.1.1 IMX6ULL​

DC引脚使用GPIO4_20，不过只需要在APP里直接控制DC引脚，无需在设备树里指定。

设备树如下：

&ecspi1 {
    pinctrl-names = "default";
    pinctrl-0 = <&pinctrl_ecspi1>;

    fsl,spi-num-chipselects = <2>;
    cs-gpios = <&gpio4 26 GPIO_ACTIVE_LOW>, <&gpio4 24 GPIO_ACTIVE_LOW>;
    status = "okay";

    oled: oled {
        compatible = "spidev";
        reg = <0>;
        spi-max-frequency = <10000000>;
    };
};

2.1.2 STM32MP157​

DC引脚使用GPIOA_13，不过只需要在APP里直接控制DC引脚，无需在设备树里指定。

设备树如下：

&spi5 {
        pinctrl-names = "default", "sleep";
        pinctrl-0 = <&spi5_pins_a>;
        pinctrl-1 = <&spi5_sleep_pins_a>;
        status = "okay";
        cs-gpios = <&gpioh 5 GPIO_ACTIVE_LOW>, <&gpioz 4 GPIO_ACTIVE_LOW>;
        spidev: icm20608@0{
                compatible = "invensense,icm20608";
                interrupts = <0 IRQ_TYPE_EDGE_FALLING>;
                interrupt-parent = <&gpioz>;
                spi-max-frequency = <8000000>;
                reg = <0>;
        };
        oled: oled@1{
                compatible = "spidev";
                spi-max-frequency = <10000000>;
                reg = <1>;
        };
};

3. 编写APP​

3.1 怎么控制DC引脚​

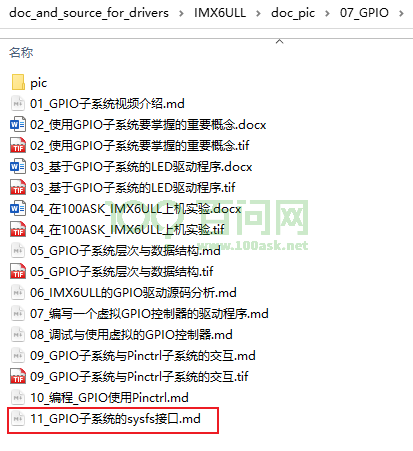

查看原理图，确认引脚，然后参考如下文档即可使用APP操作GPIO，假设引脚号码为100，C语言代码如下：

system("echo 100  > /sys/class/gpio/export");
system("echo out > /sys/class/gpio/gpio100/direction");
system("echo 1 > /sys/class/gpio/gpio100/value");
system("echo 0 > /sys/class/gpio/gpio100/value");
system("echo 100 > /sys/class/gpio/unexport");

image-20220314153844190

3.2 基于spidev编写APP​

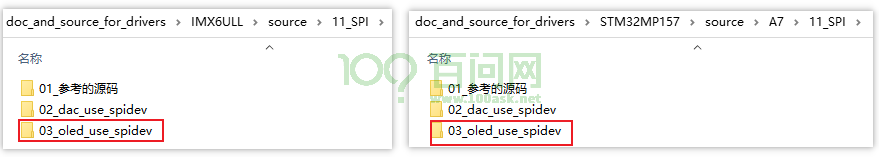

源码：

image-20220323120846650
